Pourquoi ce sujet ne se traite jamais au feeling

Une dalle de pierre peut paraître immobile et rassurante parce qu’elle est massive. En réalité, dès qu’elle est suspendue, attachée, posée en hauteur, exposée au vent, au feu, au gel, au public ou aux vibrations, elle devient un élément d’ouvrage qui doit être dimensionné.

Le risque ne vient pas seulement de la pierre. Il vient de l’ensemble : épaisseur, format, entraxe des fixations, support, rail, patte, scellement, joint, dilatation, eau, vent, choc, entretien et vieillissement. Une très bonne pierre peut être dangereuse si elle est fixée comme un simple décor.

• Plus l’élément est lourd, haut, mince ou exposé, plus le calcul devient important.
• Une façade en pierre attachée ne se décide pas comme un sol intérieur.
• Un grand format mural doit être vérifié pour son poids, son support et son système de maintien.
• Un escalier, un nez de marche ou un seuil reçoit des efforts localisés.
• La norme utile dépend toujours de l’ouvrage, pas seulement du matériau.

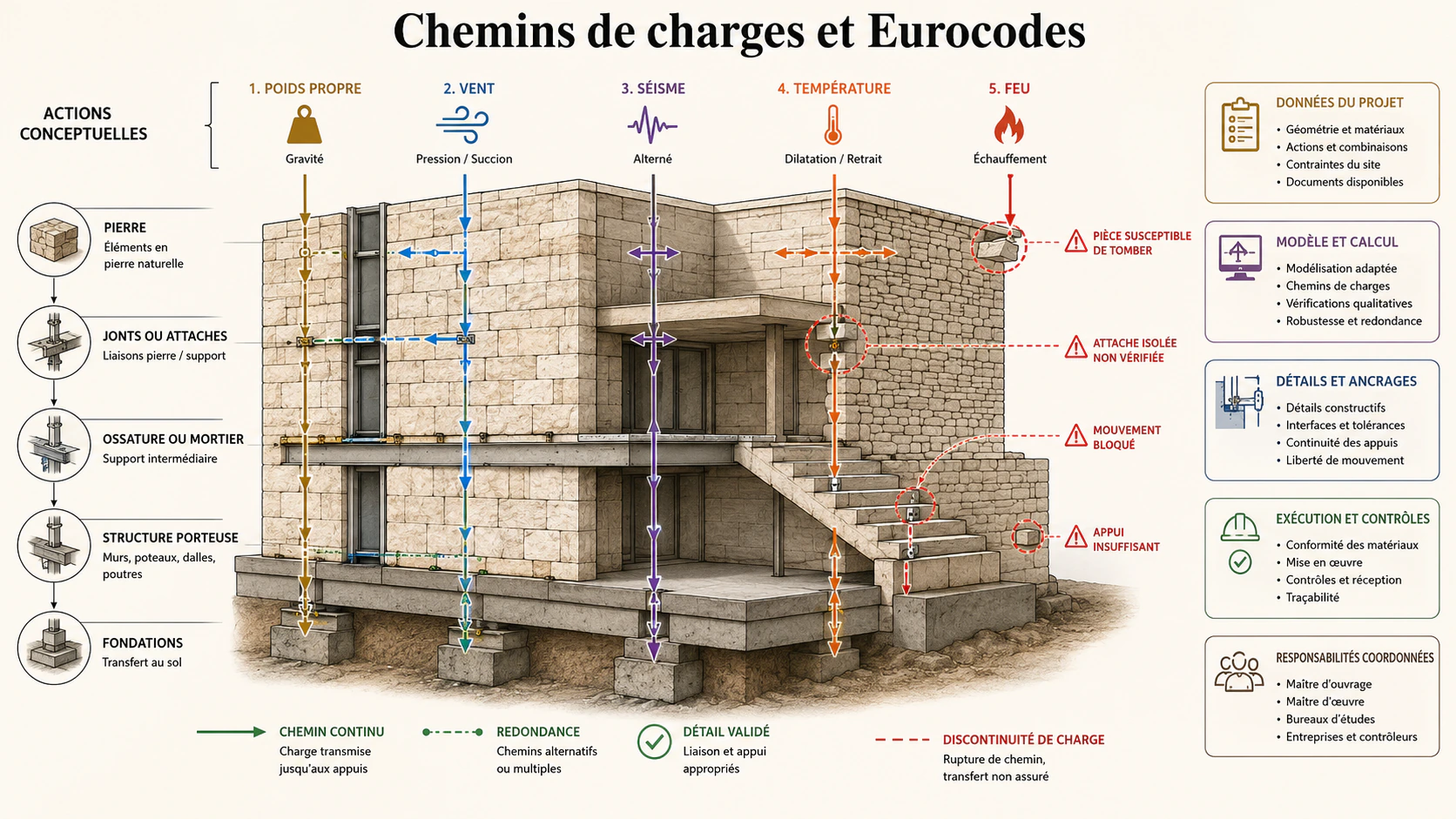

Eurocodes : cadre de calcul et responsabilité

Les Eurocodes constituent le cadre européen de calcul des structures. Pour un projet en pierre naturelle, ils ne remplacent pas les normes produit, les DTU, les Avis Techniques, les règles professionnelles ou la fiche du système de fixation. Ils donnent une méthode pour traiter les actions, les combinaisons et les situations de projet.

La lecture pratique est simple : l’architecte et le prescripteur décrivent l’ouvrage ; le bureau d’études vérifie les actions et le dimensionnement ; le fournisseur documente la pierre ; l’entreprise met en œuvre selon système validé. La pierre doit être intégrée dans cette chaîne, pas ajoutée après coup.

Vent en façade : pression, aspiration et zones sensibles

En façade, le vent agit par pression et par aspiration. Les angles, rives, acrotères, grandes hauteurs et zones exposées peuvent concentrer des efforts supérieurs à ceux imaginés visuellement. La pierre, ses attaches et le support doivent donc être dimensionnés ensemble.

Le contrôle ne porte pas seulement sur la résistance de la dalle. Il porte aussi sur la position des attaches, l’épaisseur résiduelle autour du trou ou de la rainure, les tolérances, la corrosion, la ventilation, l’eau et la capacité du système à rester réglable et inspectable.

• Demander les hypothèses de vent utilisées par le bureau d’études.
• Vérifier zones de rive, angles, grandes hauteurs et façades très exposées.
• Relier format, épaisseur, flexion et entraxe des fixations.
• Prévoir une façade ventilée, drainée et accessible à la maintenance.
• Ne jamais extrapoler un détail validé pour un petit format vers un grand format sans recalcul.

Sismique : l’enjeu des éléments lourds mal retenus

En zone sismique, la question principale n’est pas seulement la solidité de la pierre, mais le maintien des éléments lourds lorsque le bâtiment se déplace. Une pierre fixée, collée ou posée sans vérification peut devenir un risque si elle se décroche, bascule ou se rompt au droit des attaches.

Le bon réflexe est d’identifier la zone, la catégorie de bâtiment, la hauteur, le poids des éléments, le type de support et le mode de fixation. Les joints doivent laisser respirer le système sans créer de points durs qui concentrent les efforts.

Feu : réaction, résistance et système complet

La pierre minérale est souvent perçue comme rassurante face au feu, mais la sécurité incendie ne se limite pas à la pierre visible. Il faut distinguer la réaction au feu du matériau, la résistance au feu de l’ouvrage et le comportement du système complet : support, isolant, ossature, colle, résine, fixations, joints et cavité ventilée.

Une pierre peut rester minérale, tandis qu’une résine, un panneau support, une mousse, un isolant ou une colle impose une autre lecture. En façade et dans les ERP, la décision doit donc être prise au niveau du système validé, pas au niveau d’une dalle isolée.

• Distinguer matériau visible, support, fixation, colle, isolant et joint.
• Demander les classements et justificatifs du système complet lorsque nécessaire.
• Vérifier les exigences propres à l’ERP, à la façade et au type de bâtiment.
• Anticiper chocs thermiques, dilatations et comportement des fixations.
• Ne pas présenter la pierre comme garantie incendie universelle.

Dimensionner une dalle : format, flexion, épaisseur et appuis

La résistance en flexion est l’une des données les plus importantes pour une pierre en façade, en marche, en grande dalle ou en élément sollicité. Mais une valeur d’essai ne suffit pas : il faut connaître le format, l’épaisseur réelle, la finition, l’orientation du lit, les attaches, les appuis et les conditions de chantier.

Un format plus grand augmente les effets de flexion. Une épaisseur réduite diminue la marge. Une rainure, un trou d’ancrage ou une arête fragile peut devenir le point de départ d’une rupture. Les détails doivent donc être dessinés et vérifiés avant commande.

Ce qu’il faut écrire dans un CCTP

Un CCTP sérieux ne doit pas se contenter de dire « pierre naturelle en façade » ou « marche en marbre ». Il doit imposer une méthode de validation : pierre identifiée, échantillon contractuel, fiche technique, essais utiles, système de fixation, note de calcul, plan de calepinage, détails de joints, entretien et réception.

La responsabilité doit être claire. Le fournisseur ne doit pas être seul à porter le dimensionnement d’un ouvrage. L’entreprise ne doit pas choisir les attaches au dernier moment. Le bureau d’études doit recevoir les bonnes données pierre pour calculer correctement.

• Décrire l’ouvrage : façade, marche, seuil, habillage mural, dalle extérieure ou élément massif.
• Nommer pierre, famille, finition, épaisseur, format, lot et tolérances.
• Demander essais pertinents : flexion, gel, absorption, glissance, abrasion selon usage.
• Exiger système de fixation ou de pose documenté.
• Prévoir note de calcul lorsque vent, hauteur, sismique, poids ou sécurité publique l’imposent.
• Prévoir zone témoin, réception et protocole de maintenance.

Dimensionner la pierre : passer du matériau au système

La pierre naturelle est un matériau ancien, stable et durable, mais elle n’est jamais seule dans un bâtiment. Elle est posée, collée, scellée, attachée, appuyée, percée, rainurée, jointoyée, ventilée, drainée, protégée ou entretenue. Le dimensionnement consiste donc à passer de la pierre comme matière à la pierre comme élément d’un système.

Cette nuance est capitale. Une dalle qui fonctionne parfaitement comme revêtement de sol intérieur peut devenir inadaptée en façade si son format, son épaisseur, son mode d’attache ou son exposition ne sont pas vérifiés. Une marche élégante peut devenir fragile au niveau du nez si l’appui est mauvais. Un panneau mural haut peut être dangereux si le collage est traité comme une simple finition décorative.

Le bon raisonnement part toujours de l’ouvrage réel : hauteur, format, poids, support, public, climat, feu, sismique, vent, chocs, entretien et durée de vie. La pierre est ensuite choisie et documentée pour cet ouvrage.

Eurocodes : une méthode de calcul, pas une fiche matériau

Les Eurocodes sont des normes européennes de calcul des structures. Ils donnent un langage commun pour définir les actions, les combinaisons de charges, les situations de projet et les règles de justification. Ils ne disent pas simplement : telle pierre peut aller ici. Ils obligent à poser les bonnes hypothèses et à vérifier le système.

Dans un projet en pierre naturelle, les Eurocodes se croisent avec d’autres familles de textes : normes produit pierre naturelle, essais, DTU, règles professionnelles, avis techniques, documents du fabricant de fixation, exigences incendie, accessibilité, prescriptions du maître d’ouvrage et annexes nationales applicables.

La bonne pratique consiste à ne pas noyer le CCTP dans des références. Il faut identifier les normes utiles, expliquer pourquoi elles sont utiles et exiger les documents correspondants : fiche pierre, essais, note de calcul, schémas d’attache, détails de joints et protocole de réception.

EN 1990 : bases de calcul et combinaison des actions

EN 1990 pose les bases du calcul structural : situations de projet, niveaux de sécurité, durabilité, combinaisons d’actions et logique des états limites. Pour la pierre naturelle, son intérêt pratique est de rappeler qu’un ouvrage ne se vérifie pas sous une seule charge isolée.

Une dalle de façade, par exemple, subit son poids propre, le vent, les variations thermiques, les mouvements du support, les tolérances de pose, l’eau et parfois des actions accidentelles. Une marche subit le poids propre, le passage, les chocs, les appuis, le nettoyage, l’humidité et l’usure.

Le prescripteur n’a pas à recalculer lui-même. Il doit en revanche écrire le CCTP de manière à permettre le calcul : dimensions, épaisseurs, masse, système d’attache, support, environnement, exigences de durabilité, documents à fournir et responsabilités.

• Identifier les situations de projet : normal, chantier, maintenance, accidentel si pertinent.
• Distinguer poids propre, charges d’exploitation, vent, neige, température, sismique et actions locales.
• Éviter les détails qui concentrent les efforts sans possibilité de réglage.
• Exiger une note de calcul lorsque sécurité publique, hauteur, façade ou grand format l’imposent.
• Archiver hypothèses, plans, coupes, caractéristiques pierre et validations.

EN 1991 : charges, neige, vent et actions d’exploitation

EN 1991 traite les actions sur les structures. Pour la pierre naturelle, les sujets les plus visibles sont le poids propre, les charges d’exploitation, le vent, la neige et certaines actions climatiques. Le poids propre est souvent sous-estimé parce qu’une dalle est perçue comme un revêtement alors qu’elle peut représenter une charge importante.

En extérieur, la neige et l’eau modifient l’usage. Une terrasse en pierre, une marche extérieure, une couvertine ou un appui ne se résument pas à une résistance de surface. Il faut penser pente, évacuation, gel, glissance, absorption, joints et support.

En façade, le vent devient le sujet dominant. Il exerce pression et aspiration, avec des valeurs qui varient selon la hauteur, l’exposition, la région, la géométrie du bâtiment et les zones de rive. Le détail de fixation doit être dimensionné pour ces sollicitations.

Vent sur façade : aspiration, pression et zones de rive

Le vent agit de deux manières principales sur une façade : il pousse et il aspire. Les effets d’aspiration sont souvent les plus critiques pour un parement attaché, car ils cherchent à décoller la pierre de son support. Les zones proches des angles, rives et acrotères peuvent recevoir des efforts supérieurs aux zones courantes.

Pour une façade en pierre naturelle, on ne peut donc pas raisonner seulement avec un entraxe de pattes répété partout. La façade doit être divisée en zones, et les détails doivent être adaptés lorsque les efforts augmentent. Les épaisseurs, rainures, trous, pattes, rails, chevilles, inserts et supports doivent fonctionner ensemble.

Une pierre fissurée, trop mince autour d’une rainure ou posée avec des tolérances mal maîtrisées peut rompre même si la pierre prise en laboratoire avait une bonne résistance. Les essais doivent donc être reliés au détail de fixation réel.

• Faire établir les pressions et aspirations de vent par le bureau d’études.
• Identifier zones courantes, rives, angles, couronnements et parties hautes.
• Adapter entraxes, nombre de fixations, épaisseurs et détails si nécessaire.
• Vérifier la résistance de la pierre au droit des attaches, pas seulement au milieu de dalle.
• Prévoir drainage, lame d’air, ventilation et évacuation de l’eau.
• Éviter les détails invisibles impossibles à inspecter ou remplacer.

Sismique : inertie des éléments lourds et maintien des parements

La pierre est lourde. En situation sismique, cette masse devient un sujet de sécurité, surtout lorsqu’elle est fixée en hauteur, posée en parement, suspendue ou utilisée en grands formats. L’enjeu n’est pas seulement que la pierre soit résistante ; il faut qu’elle reste retenue malgré les mouvements du bâtiment.

Le sismique impose de regarder le bâtiment, la zone, la destination, la hauteur, le support et la ductilité du système. Les fixations trop rigides, les jeux insuffisants ou les joints mal pensés peuvent transmettre des contraintes localisées à la pierre. À l’inverse, un système capable d’accompagner les déplacements sans libérer l’élément est beaucoup plus sûr.

Pour un client, la réponse doit être simple : si l’ouvrage est lourd, haut, public ou situé dans une zone où le sismique est à considérer, la prescription doit imposer une validation technique. L’outil Marbre Université doit alors orienter vers le bon niveau de preuve, pas vers une affirmation rapide.

Feu : réaction au feu, résistance au feu et comportement du système

La pierre naturelle est un matériau minéral. Cette réalité ne suffit pas à traiter la sécurité incendie d’un ouvrage. Il faut distinguer trois niveaux : la réaction au feu du matériau, la résistance au feu de l’ouvrage et le comportement du système complet en cas d’échauffement.

Dans une façade, par exemple, la pierre visible peut être minérale alors que le système comporte isolant, ossature, fixations, résines, colles, joints et cavités ventilées. Dans un intérieur, un panneau mince peut être collé sur un support combustible. Dans un plan ou un mobilier, des renforts, résines ou nids d’abeilles peuvent modifier la lecture.

La prescription doit donc demander les justificatifs du système réel lorsque le projet l’exige : classement, domaine d’emploi, compatibilité avec le type de bâtiment, détail des joints coupe-feu ou recoupements, comportement de l’ossature et limites d’emploi.

• Ne pas confondre pierre minérale et système de façade complet.
• Identifier support, isolant, colle, résine, joint, fixation et lame d’air.
• Vérifier les exigences incendie selon ERP, habitation, IGH, façade ou local technique.
• Demander documents de classement ou d’évaluation quand le contexte l’impose.
• Anticiper dilatation, choc thermique, éclatement local et tenue des fixations.
• Écrire dans le CCTP que la conformité incendie porte sur le système mis en oeuvre.

Façades en pierre attachée : fixations, agrafes, rails et ventilation

La façade en pierre attachée est l’un des usages les plus techniques de la pierre naturelle. Elle associe un parement lourd ou semi-lourd à un système d’attaches, de rails, de pattes ou d’agrafes. La beauté visible dépend d’une mécanique cachée : reprendre le poids propre, retenir la pierre au vent, gérer les mouvements et laisser l’eau sortir.

Les points singuliers concentrent les risques : angles, retours, appuis, linteaux, tableaux, joints horizontaux, couronnement, soubassement, raccords avec menuiseries, nez de dalle et zones de chocs. Une façade bien conçue prévoit des détails différents selon ces zones.

La ventilation et le drainage sont souvent aussi importants que la résistance mécanique. Une eau bloquée derrière la pierre augmente les risques de gel, taches, sels, corrosion des attaches et salissures. Une façade doit pouvoir sécher.

Flexion, épaisseur et format : vérifier la dalle réelle

La résistance à la flexion mesurée en laboratoire est une donnée de base, mais elle doit être appliquée avec prudence. Une valeur moyenne ne décrit pas toujours la variabilité d’un lot, l’orientation des veines, les réparations, les microfissures, les trous d’attache, les rainures et les pertes d’épaisseur liées à la finition.

L’épaisseur réelle est un paramètre majeur. Une petite réduction d’épaisseur peut diminuer fortement la rigidité. Les grands formats augmentent les efforts. Les découpes, angles rentrants, réservations et percements créent des concentrations de contraintes.

Le contrôle doit donc se faire sur la pierre qui sera livrée, dans la finition prévue, avec les formats réellement calepinés. Le dossier doit préciser les seuils d’acceptation, les zones à exclure et les conditions de remplacement.

• Demander les essais de flexion pertinents pour la famille et l’usage.
• Vérifier que les résultats correspondent au lot ou à une pierre représentative.
• Mesurer l’épaisseur réelle après finition.
• Éviter veines ouvertes, fissures ou réparations dans les zones de fixation.
• Adapter le format si la pierre est belle mais mécaniquement limite.
• Traiter angles rentrants et réservations avec rayons, renforts ou changements de découpe si nécessaire.

Ancrages et points singuliers : là où les sinistres commencent

Beaucoup de sinistres naissent dans les détails : une patte trop proche du bord, une rainure mal usinée, une cheville posée dans un support incertain, une incompatibilité métallique, un joint trop fermé, un point dur ou un appui qui concentre le poids. La pierre ne pardonne pas toujours ces erreurs parce qu’elle travaille mal en traction localisée.

La documentation doit donc descendre au niveau du détail. Un plan général de façade ne suffit pas. Il faut des coupes, des vues de principe, des détails de rive, de tableau, d’angle, de soubassement et de couronnement. Chaque pièce spéciale doit être identifiée.

Le contrôle chantier doit vérifier que le détail dessiné est bien le détail posé. Une substitution d’attache, de cheville, de support ou de mastic peut modifier la sécurité.

Escaliers, garde-corps, seuils et éléments massifs

Les escaliers et seuils concentrent plusieurs contraintes : flexion, chocs, glissance, abrasion, perception du bord, nettoyage, eau et accessibilité. Une marche en pierre n’est pas seulement une dalle horizontale. Elle porte un usage répété et expose le nez à l’usure.

Le dimensionnement des marches doit prendre en compte les appuis, la portée, l’épaisseur, le type de pierre, la finition, le profil du nez, les éventuelles rainures antidérapantes et le contraste visuel. Les garde-corps fixés dans ou près de la pierre doivent être étudiés avec prudence : les efforts de garde-corps ne doivent pas être repris par une pierre non prévue pour cela.

Les seuils extérieurs demandent une attention particulière à l’eau. Une pente insuffisante, une absence de goutte d’eau, un joint fermé ou une pierre trop absorbante peuvent créer infiltrations, gel ou taches.

• Vérifier flexion et appuis pour marches longues ou éléments suspendus.
• Choisir une finition compatible avec glissance, nettoyage et esthétique.
• Dessiner le nez de marche : rayon, chanfrein, rainure, contraste, réparation possible.
• Ne pas faire reprendre des efforts de garde-corps par une pierre non calculée.
• Prévoir évacuation de l’eau, pente et goutte d’eau sur seuils extérieurs.
• Documenter entretien et remplacement des pièces exposées.

Grand format intérieur : sécurité des parements et panneaux minces

Les grands formats intérieurs sont très demandés : murs de salle de bain, halls, boutiques, restaurants, têtes de lit, cheminées, comptoirs, panneaux décoratifs. Leur risque principal est d’être perçus comme une simple décoration alors qu’ils peuvent être lourds, fragiles et situés au-dessus des personnes.

La colle seule n’est pas toujours une réponse suffisante. Il faut vérifier le support, la planéité, l’humidité, le poids, la dilatation, les vibrations, la hauteur, l’usage public et la possibilité de maintien mécanique discret. Les panneaux composites, pierres minces renforcées ou dalles alvéolaires doivent être prescrits avec leurs documents système.

L’outil Marbre Université doit aider à poser la bonne question : ce panneau doit-il seulement tenir au mur, ou doit-il aussi rester sécurisé si le support bouge, si la colle vieillit ou si le public le touche ?

CCTP et mission bureau d’études

Le CCTP doit organiser la responsabilité. Pour les ouvrages simples, une prescription claire et une mise en oeuvre conforme peuvent suffire. Pour une façade, un ouvrage haut, un élément lourd, une zone publique, un contexte sismique ou un détail atypique, le CCTP doit demander une note de calcul ou une validation par bureau d’études compétent.

Cette mission ne doit pas être floue. Elle doit préciser les données d’entrée : plans, coupes, supports, pierre, formats, épaisseurs, essais, système d’attache, exposition, maintenance et contraintes réglementaires. Elle doit aussi préciser les livrables : notes, plans d’exécution, détails, hypothèses et réserves.

Le rôle de Marbre Import est de fournir une information pierre fiable : famille, lot, finition, épaisseur disponible, photos de tranches, essais disponibles, limites d’usage et alternatives si nécessaire.

• Indiquer clairement quand une note de calcul est exigée.
• Lister les hypothèses à fournir au bureau d’études.
• Demander que les détails d’exécution soient validés avant fabrication.
• Prévoir contrôle des supports et validation des fixations.
• Documenter les substitutions interdites sans accord.
• Conserver le dossier technique pour maintenance et assurance.

Méthode de décision Marbre Import

La décision peut être formulée en trois niveaux. Niveau 1 : usage courant, faible risque, pierre choisie avec fiche et bonnes pratiques. Niveau 2 : ouvrage exposé ou exigeant, essais et prescription détaillée. Niveau 3 : ouvrage de sécurité, façade, hauteur, public, sismique, feu ou grand format ; une validation technique et un système documenté deviennent indispensables.

Cette hiérarchie rend l’outil compréhensible pour les clients. On ne dramatise pas tous les projets, mais on ne banalise pas les ouvrages qui engagent la sécurité. L’objectif est de transformer une question comme « puis-je mettre cette pierre en façade ? » en parcours clair : pierre, usage, risques, preuves, système, pose et entretien.

Le lien vers le stock doit apparaître seulement quand la question matière est mûre. Pour un dossier technique, il faut d’abord qualifier l’usage ; ensuite seulement proposer les pierres disponibles qui peuvent entrer dans l’étude.

Notions clés

Eurocodes, EN 1990, EN 1991, EN 1998, Action, Vent, Sismique, Feu, Flexion, Ancrage, Façade attachée, Note de calcul. Voir les définitions dans le lexique.
