Découpe, taille et stéréotomie approfondies

Du bloc brut à l’ouvrage construit : lecture de la matière, débit, tracé, outils, taille manuelle, machines, chants, arcs, voûtes, escaliers, appareillage, tolérances et contrôle d’atelier.

De la pierre brute à la pièce juste

Découper une pierre naturelle consiste à transformer un volume géologique irrégulier en éléments capables de remplir une fonction précise. Le débit produit les blocs secondaires, tranches, bandes ou formats. La taille donne à chaque pièce sa géométrie définitive. Le façonnage réalise chants, moulures, percements, feuillures et états de surface. La stéréotomie organise les pièces complexes qui doivent s’assembler dans l’espace.

La qualité ne se mesure donc pas seulement à la rectitude d’une coupe. Une pièce juste respecte le plan, le lit de carrière, le dessin des veines, les épaisseurs utiles, les zones d’appui, les tolérances d’assemblage, la manutention et la finition visible. Une belle pièce impossible à poser ou fragilisée par une réservation mal placée reste une mauvaise fabrication.

Le travail commence avant la machine. Il faut comprendre l’usage, examiner le bloc ou les tranches, identifier les défauts, prévoir les pertes, définir un repérage et choisir l’ordre des opérations. La taille est une chaîne de décisions dans laquelle chaque étape conditionne la suivante.

Lire le bloc, la tranche et le lit de carrière

La pierre n’est pas homogène. Elle peut présenter lits, veines, stylolites, géodes, fossiles, microfissures, zones cristallines, cavités, remplissages ou changements de grain. Leur signification dépend de la roche : une veine décorative stable n’est pas assimilable à une fracture ouverte, et une cavité naturelle de travertin n’a pas le même comportement qu’un défaut traversant.

L’orientation de sciage transforme l’image obtenue. Une coupe parallèle à certaines structures produit un dessin allongé ; une coupe plus transversale révèle des figures différentes. Les appellations commerciales de type vein cut ou cross cut décrivent ce choix visuel, mais le fabricant doit aussi vérifier ses conséquences mécaniques et l’orientation prévue dans l’ouvrage.

Pour les pierres sédimentaires, le lit de carrière doit être identifié. Une pièce porteuse ou exposée ne se retourne pas arbitrairement si la roche possède des plans de faiblesse. Les faces et chants sont repérés dès le débit afin de conserver l’orientation jusqu’à la pose.

ObservationQuestion techniqueDécision possible
Veine marquéeEst-elle saine, ouverte, résinée ou traversante ?Orienter, déplacer la pièce ou exclure la zone
StyloliteQuelle continuité et quelle position par rapport aux efforts ?Conserver hors zone critique ou requalifier
CavitéNaturelle, rebouchée, profonde ou proche d’un chant ?Mastiquer, déplacer un percement ou changer de pièce
Variation de grainInfluence visuelle ou mécanique ?Composer le calepinage et adapter la finition
FissureSuperficielle, arrêtée, réparée ou active ?Sonder, renforcer si justifié ou rebuter

Les grandes étapes du débit

À la carrière, l’extraction cherche à libérer un bloc avec le moins de dommages possible. En usine, ce bloc est dressé puis scié en tranches ou en éléments épais. Châssis multilames, fil diamanté et grands disques répondent à des géométries et des rendements différents. La largeur du trait de scie, appelée parfois kerf, fait partie du calcul matière.

Le sciage doit intégrer épaisseur finale, reprises de surface, éventuel résinage, rectification et tolérances. Une tranche destinée à être polie ou brossée doit conserver assez de matière pour les opérations suivantes. Les éléments massifs exigent une surépaisseur adaptée à la taille et au dressage.

Après sciage viennent séchage, consolidation ou résinage lorsqu’ils sont prévus, finition des faces, photographie et classement des tranches. Le débit secondaire transforme ensuite la tranche en pièces repérées selon le calepinage. Chaque rotation ou retournement doit rester traçable.

OpérationButVigilance
ÉquarrissageRendre le bloc exploitableDéfauts périphériques et rendement
Sciage primaireProduire tranches ou massesPlanéité, épaisseur, orientation
Résinage éventuelStabiliser ou remplirCompatibilité, tenue, aspect et usage
Finition de faceObtenir poli, adouci ou textureÉpaisseur retirée et uniformité
Débit secondaireCréer les pièces du projetCalepinage, trait de scie et repérage
FaçonnageRéaliser chants et réservationsFragilité résiduelle et précision

Du relevé au tracé d’atelier

Aucune fabrication sur mesure ne devrait commencer avec un plan ambigu. Le relevé fixe les dimensions réelles, les angles, niveaux, aplombs, courbes et interfaces. Le plan d’exécution traduit ensuite l’intention en pièces fabriquables : axes, cotes finies, épaisseurs, joints, chants, rayons, réservations, finitions, sens de veine et repères.

Le trait traditionnel emploie épures grandeur réelle, lignes de référence, rabattements, projections et gabarits. Il permet de retrouver la vraie grandeur d’une face oblique et la forme exacte d’une pièce. Le dessin numérique réalise les mêmes opérations avec CAO et modèles tridimensionnels, mais il ne dispense pas de définir les surfaces de référence ni l’ordre du montage.

Les gabarits physiques restent précieux pour les murs anciens, courbes irrégulières et raccords sur existant. Ils doivent être rigides, identifiés, datés et accompagnés d’une indication claire de la face vue et du sens de pose.

  • Distinguer cote brute, cote de fabrication et cote finie.
  • Indiquer si une dimension inclut ou exclut le joint.
  • Donner des références stables plutôt qu’une accumulation de cotes en chaîne.
  • Définir face vue, dessus, sens du lit et sens du veinage.
  • Identifier les pièces symétriques qui ne sont pas réellement interchangeables.
  • Faire approuver les plans avant débit irréversible.

Outils traditionnels et gestes de taille

La taille manuelle progresse du dégrossissage vers la finition. Le tailleur enlève d’abord la matière excédentaire, établit des repères, dresse les arêtes puis contrôle les surfaces. Broche, chasse, ciseau, gradine, grain d’orge, boucharde, massette et maillet possèdent chacun une action et laissent une trace caractéristique.

Le geste doit être adapté à la pierre. Une roche dure, cristalline et cassante ne se travaille pas comme un calcaire tendre et homogène. L’angle de l’outil, la force, le sens de progression et la distance au bord déterminent le risque d’éclat. Les arêtes fragiles sont protégées jusqu’aux dernières passes.

Les traces d’outil ne sont pas nécessairement des défauts. Elles peuvent constituer une finition architecturale et documenter une époque ou une méthode. En restauration, les reproduire exige d’identifier l’outil, le rythme et le sens du travail plutôt que d’appliquer une texture mécanique générique.

Outil ou familleAction principaleUsage typique
ChasseDétacher de la matière près d’une riveÉbauche et refente contrôlée
Broche ou pointeCreuser et dégrossirMise en forme initiale
GradineRégulariser par dentsTransition entre ébauche et dressage
CiseauTailler une ligne ou une surfaceArêtes, bandeaux, détails
BouchardeMarteler régulièrementTexture et régularisation
Rifloir et abrasifsReprendre et adoucirMoulures, sculpture, finition

Machines diamantées, eau et sécurité

Débiteuses à pont, scies murales, carotteuses, meuleuses, profileuses et polissoirs accélèrent la fabrication et améliorent la répétabilité. Le diamant coupe par abrasion ; vitesse périphérique, avance, profondeur de passe, refroidissement et rigidité de la pièce doivent rester compatibles avec la pierre et l’outil.

L’eau refroidit, évacue les boues et réduit fortement les poussières. Elle doit être gérée pour éviter projection, glissance, taches, contamination croisée et rejet non maîtrisé. Une pierre humide peut masquer certaines fissures ou variations de teinte lors du contrôle.

La silice cristalline alvéolaire représente un risque majeur lors des opérations à sec, particulièrement avec les roches riches en quartz. Captage à la source, travail humide, ventilation, nettoyage sans remise en suspension, protections individuelles et procédures réglementaires sont indispensables. Les carters, arrêts d’urgence, manutentions et risques électriques liés à l’eau complètent cette prévention.

Chants, moulures et profils

Le chant révèle l’épaisseur et reçoit les chocs. Droit, chanfreiné, arrondi, demi-rond, bec de corbin, doucine, cavet ou profil composé, il modifie le style, le toucher et la résistance de l’arête. Son rayon doit être cohérent avec l’épaisseur réelle et avec les veines qui traversent la pièce.

Une moulure est définie par une succession précise de droites, arcs et raccords. Le gabarit de contrôle ne vérifie pas seulement la profondeur : il contrôle la continuité du profil et son raccord entre pièces voisines. Sur une corniche ou un encadrement, une faible erreur répétée devient immédiatement visible.

Les retombées et faux chants collés permettent de donner une apparence massive, mais les joints, renforts, colles, onglets et conditions d’usage doivent être assumés. Ils ne se confondent pas avec une pièce monolithique.

Percements, réservations et angles rentrants

Les réservations concentrent les contraintes. Éviers, plaques de cuisson, robinetteries, prises, grilles, attaches et scellements réduisent la section résistante et créent des amorces de rupture. Les angles rentrants parfaitement vifs sont particulièrement sensibles ; un rayon de découpe, une séquence adaptée ou une séparation en plusieurs pièces peut réduire le risque.

La distance entre un percement et le bord, l’épaisseur résiduelle, la présence d’une veine et les efforts de manutention doivent être vérifiés ensemble. Un renfort collé peut aider dans un système correctement conçu, mais il ne justifie pas une géométrie intrinsèquement dangereuse.

Les percements sont réalisés avec un support stable, un refroidissement approprié et une sortie protégée pour éviter l’éclatement. Leur diamètre et leur tolérance doivent intégrer la fixation, son jeu et les mouvements prévus, sans forcer la pierre au montage.

DétailRisqueRéflexe de conception
Angle intérieurAmorce de fissureRayon, perçage de dégagement ou division de pièce
Bande étroiteRupture au transportÉlargir, renforcer le conditionnement ou modifier le joint
Trou proche du chantÉclatementRepositionner et vérifier l’épaisseur résiduelle
Rainure d’ancrageFaible matière derrière l’attacheGabarit, essai et contrôle systématique
Grande réservationDéformation et casseOrdre de coupe, support continu et manutention dédiée

Composer les veines et les couleurs

Le calepinage esthétique attribue à chaque pièce une zone de tranche. Un veinage peut être continu, alterné, libre, symétrique en livre ouvert ou composé autour d’un axe. La décision doit être prise sur photographies calibrées ou sur présentation réelle des tranches, jamais seulement à partir d’un petit échantillon.

Le bookmatch ouvre deux tranches successives comme les pages d’un livre. Il crée une symétrie, mais révèle aussi les différences entre les deux faces : sens du polissage, profondeur des veines et éventuelles réparations. Le raccord physique doit tenir compte du trait de scie, du joint et des chants.

Le rendement esthétique n’est pas le rendement géométrique maximal. Écarter une zone fragile, conserver une veine importante ou harmoniser plusieurs murs peut augmenter la consommation. Cette marge doit être acceptée avant fabrication.

Stéréotomie : penser les volumes par leurs joints

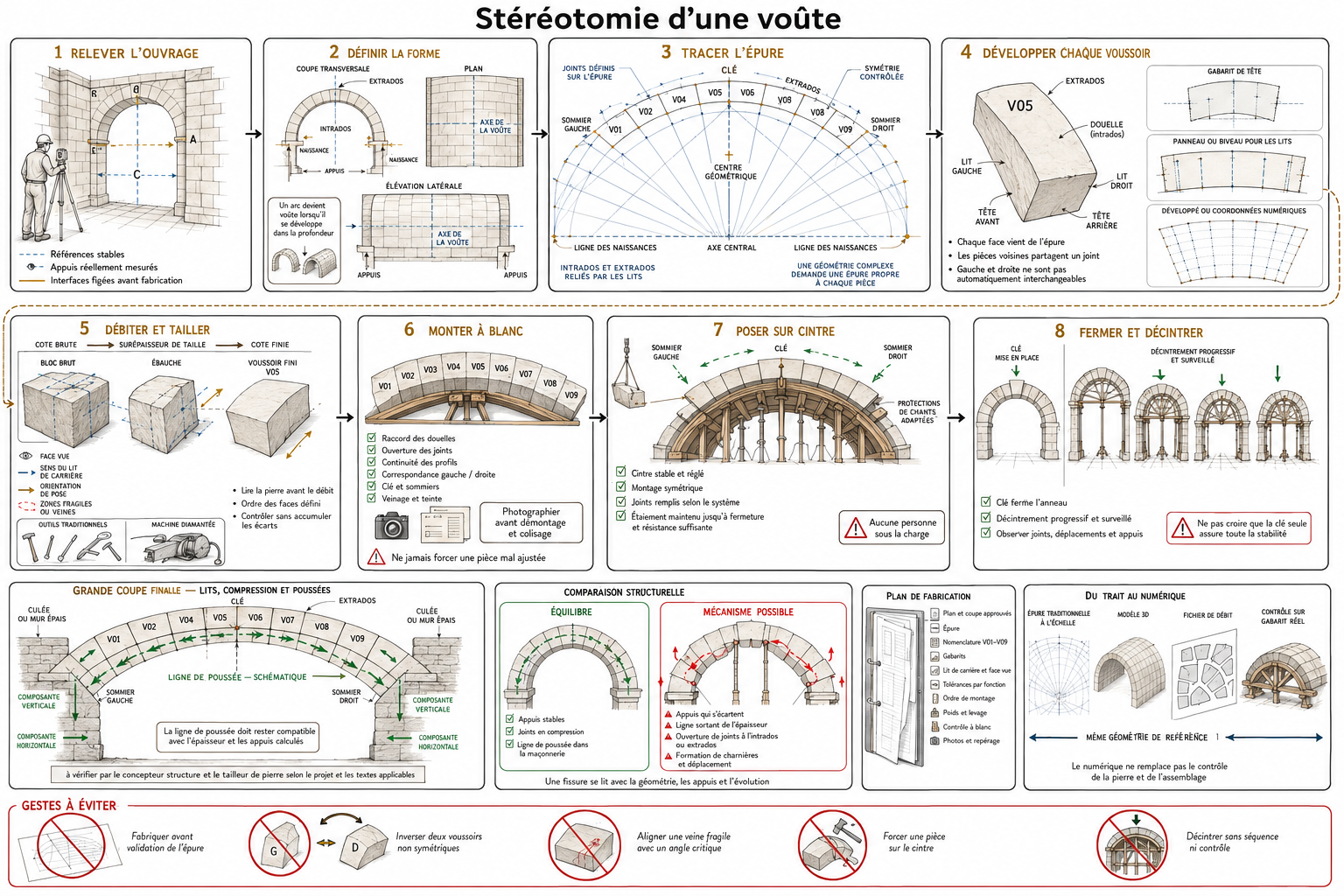

La stéréotomie est la science et l’art de diviser un ouvrage en pierres taillées capables de s’assembler selon une géométrie déterminée. Elle traite notamment des arcs, voûtes, trompes, coupoles, escaliers, pénétrations et raccords complexes. Le joint n’est pas un vide résiduel : il est une surface géométrique qui organise la forme et la transmission des efforts.

Les traités anciens développent le passage entre plan, élévation et vraie grandeur des faces. Par projections, rabattements et épures, le praticien obtient les panneaux ou gabarits nécessaires à la taille. Les méthodes varient selon les écoles et les époques, mais partagent une exigence : relier chaque trait du dessin à une face réelle et à une position dans l’ouvrage.

La stéréotomie ne remplace pas le calcul de stabilité. Elle donne les formes qui permettent l’assemblage ; l’équilibre dépend aussi des charges, appuis, poussées, frottements, mortiers, phases de montage et déformations.

Arcs : claveaux, sommiers et ligne de poussée

Un arc est composé de voussoirs rayonnants qui transmettent les charges vers les appuis. La clé ferme symboliquement l’ensemble, mais sa seule présence ne garantit pas la stabilité. Les sommiers, premiers voussoirs au départ de l’arc, les reins et les culées participent au chemin des efforts.

Les faces visibles définissent l’intrados et l’extrados ; les lits de joints doivent suivre la géométrie retenue. Des joints trop ouverts, des contacts ponctuels ou des erreurs cumulées perturbent la mise en compression. Le cintre porte provisoirement les pièces jusqu’à la fermeture et à la capacité de l’ensemble à reprendre les charges.

Le tracé peut être plein cintre, surbaissé, brisé, rampant ou répondre à une géométrie plus complexe. Chaque forme modifie les poussées et les conditions d’appui. La taille et le calcul doivent donc être coordonnés.

Voûtes, coupoles et pénétrations

Une voûte prolonge dans l’espace la logique de l’arc. Le berceau, la voûte d’arêtes, la voûte en pendentifs, la coupole et les voûtes rampantes produisent des réseaux de joints et des poussées différents. Les rencontres entre surfaces créent des arêtes, noues et pièces particulières dont le tracé constitue le cœur de la stéréotomie.

La division en assises ou en voussoirs doit concilier géométrie, taille, poids, levage et stabilité pendant le montage. Une pièce théoriquement parfaite peut être inexécutable si elle ne peut pas être extraite de son bloc, retournée, transportée ou posée.

Les cintres et étaiements sont des ouvrages à part entière. Ils doivent reproduire la géométrie utile, supporter les charges de montage, permettre le réglage et être retirés selon une séquence qui ne choque pas la maçonnerie.

Escaliers en pierre et géométrie hélicoïdale

L’escalier met en relation emmarchement, giron, hauteur, ligne de foulée, limons, noyau, voûte et appuis. Les marches peuvent être posées sur une structure, encastrées, porteuses entre murs ou organisées autour d’un noyau. Le détail du nez et la glissance relèvent de l’usage ; la taille des lits et des queues de marche relève de la structure.

Dans un escalier tournant ou hélicoïdal, chaque marche peut présenter une géométrie différente. Le tracé doit assurer une progression régulière, des joints cohérents et des appuis suffisants. Les vieux traités montrent comment résoudre ces formes par projections ; la modélisation 3D facilite aujourd’hui leur contrôle et leur fabrication.

Les normes d’accessibilité, les garde-corps et la sécurité d’usage doivent rester séparés du savoir géométrique : une stéréotomie brillante n’excuse jamais une marche dangereuse ou un ouvrage insuffisamment dimensionné.

Du trait numérique à la CNC et au jet d’eau

La CAO produit contours, surfaces et volumes ; la FAO transforme ces données en trajectoires d’outil. Une CNC peut profiler, percer, surfacer et sculpter avec répétabilité. Le jet d’eau découpe des contours complexes et des incrustations en limitant les efforts mécaniques, tandis que les robots élargissent les possibilités de taille tridimensionnelle.

La précision du fichier n’est pas celle de la pièce finie. Diamètre d’outil, compensation, conicité du jet, usure, vibration, bridage, épaisseur variable et reprises manuelles créent un écart. Les tolérances doivent être définies selon la fonction et contrôlées sur la pierre réelle.

Le numérique est particulièrement efficace lorsque le flux reste continu : relevé, modèle, validation, nomenclature, fabrication, contrôle et implantation utilisent le même référentiel. Une conversion mal maîtrisée d’unités, d’origine ou d’axes peut rendre une série entière inutilisable.

Tolérances : fabriquer pour assembler

Une tolérance exprime la variation acceptable autour d’une valeur, pas l’autorisation de fabriquer sans précision. Elle doit être reliée à une fonction : planéité d’un plan de travail, équerrage d’un panneau, continuité d’une moulure, largeur d’un joint, position d’un percement ou aplomb d’un appareillage.

Les tolérances se cumulent. Dix pièces légèrement trop longues ne créent pas une petite erreur mais un décalage important en bout d’ouvrage. Le calepinage doit prévoir des points de réglage et le contrôle doit intervenir pendant la série, pas seulement à la fin.

La pierre et le bâtiment réel imposent aussi des variations. Le but n’est pas toujours le joint minimal : un joint correctement dimensionné peut absorber les écarts, faciliter le montage et protéger les arêtes.

CaractéristiqueMoyen de contrôleEffet d’un écart
Longueur et largeurRègle, ruban, banc de mesureJoint variable ou cumul de trame
ÉpaisseurComparateur ou pied à coulisseDésaffleurement et appui irrégulier
ÉquerrageDiagonales, équerre, gabaritRaccord ouvert et dérive du calepinage
PlanéitéRègle et calesBascule, collage incomplet ou reflet déformé
ProfilContre-gabaritRupture visuelle entre moulures
PercementGabarit ou mesure d’axesFixation forcée ou montage impossible

Manutention et ordre des opérations

La pièce est souvent la plus fragile entre sa finition et sa pose. Les ventouses, pinces, sangles, palonniers et points de levage doivent correspondre au poids, à la porosité, à la finition et au centre de gravité. Une surface texturée ou humide peut rendre une ventouse inefficace ; une sangle mal placée peut ébrécher un chant.

L’ordre des opérations limite les risques. Certaines réservations sont terminées tard pour conserver de la rigidité pendant le polissage et le transport. Les chants visibles sont protégés, les pièces sont stockées sur des appuis alignés et les panneaux sont séparés par des matériaux qui ne tachent pas.

Le colisage suit l’ordre de montage. Chaque caisse indique repères, poids, centre de gravité, sens d’ouverture et précautions. Le chantier doit connaître avant livraison les moyens de déchargement et les dimensions réelles des passages.

Défauts de fabrication et diagnostic

La réparation n’est acceptable que si elle est compatible avec l’usage, stable, documentée et conforme au niveau de qualité convenu. Une résine colorée peut être normale sur certaines pierres préparées en usine ; elle ne doit jamais servir à dissimuler une rupture structurelle.

Les critères d’acceptation sont définis avant production sur échantillon, prototype ou panneau témoin. Ils distinguent variation naturelle, transformation habituelle, réparation admise et défaut rédhibitoire.

DéfautCauses possiblesDécision
Éclat d’arêteOutil, manutention, arête trop viveÉvaluer visibilité, fonction et réparation possible
Fissure après découpeContrainte libérée, angle rentrant, veine faibleNe pas masquer ; qualifier et refaire si nécessaire
Brûlure de polissageÉchauffement ou séquence abrasiveReprendre la finition si l’épaisseur le permet
Profil irrégulierGabarit, outil usé ou reprise manuelleContrôler la continuité sur assemblage
Percement décaléRéférentiel ou bridage erronéNe jamais forcer la fixation dans la pierre
Teinte incohérenteCalepinage, humidité ou mélange de lotsSécher, présenter et reclasser avant pose
Désaffleurement à blancÉpaisseur ou planéitéRectifier avant livraison

Contrôle à blanc et réception d’atelier

  • Vérifier la concordance entre plans approuvés, nomenclature et repères gravés ou étiquetés.
  • Contrôler dimensions, épaisseurs, équerrage, planéité, profils et position des réservations.
  • Présenter à blanc les ensembles complexes, moulures continues, bookmatch, arcs ou pièces d’angle.
  • Examiner la pierre sèche sous un éclairage représentatif et signaler réparations ou variations particulières.
  • Tester les assemblages, jeux, attaches et gabarits sans forcer les pièces.
  • Photographier l’ensemble validé avec repères visibles avant démontage et colisage.
  • Protéger faces, chants et angles avec des matériaux non tachants et compatibles avec la finition.
  • Joindre plans de montage, ordre des caisses, poids et consignes de manutention.

Restaurer et reproduire une taille ancienne

La reproduction commence par un relevé de l’existant : pierre, dimensions, profils, traces d’outil, déformations, joints et phases historiques. Il faut distinguer la géométrie d’origine des usures et tassements. Copier mécaniquement une pierre déformée peut perpétuer un désordre ; la corriger sans étude peut effacer une information historique.

La pierre de remplacement doit être compatible par sa structure, son lit, ses propriétés hydriques et mécaniques, sa taille de grain et son aptitude à recevoir la finition. La couleur fraîche n’est qu’un critère parmi d’autres, car la patine évoluera.

Les machines peuvent dégrossir une pièce de restauration, mais la finition manuelle permet souvent de retrouver le caractère de surface et d’ajuster le raccord. L’intervention est documentée afin que les parties remplacées restent compréhensibles pour les restaurations futures.

Ce que le dossier de fabrication doit contenir

  • Plans d’exécution approuvés, coupes, détails et références de cote.
  • Nomenclature des pièces avec dimensions brutes et finies, quantité, poids et position.
  • Pierre, lot, tranche, face, orientation, lit de carrière et finition.
  • Calepinage photographique et règles de continuité des veines.
  • Chants, profils, rayons, percements, rainures, inserts et renforts autorisés.
  • Tolérances par fonction et méthode de contrôle associée.
  • Séquence d’usinage, points sensibles et éventuels montages à blanc.
  • Conditionnement, levage, ordre de pose et protections temporaires.
  • Procès-verbal de contrôle, écarts acceptés et dossier photographique.

Parcours de décision Marbre Import

La bonne fabrication est celle qui rend la pose prévisible. La stéréotomie en constitue l’expression la plus exigeante : elle unit la connaissance de la pierre, la géométrie, l’effort, le geste d’atelier et l’ordre de construction.

  • Définir l’usage et le niveau de risque avant de dessiner la pièce.
  • Sélectionner la pierre réelle et lire ses orientations, veines et zones fragiles.
  • Figer le relevé, les interfaces, les joints et les tolérances du support.
  • Établir calepinage, plans de fabrication et stratégie de manutention dans un même dossier.
  • Choisir outil et séquence selon la pierre, la géométrie et la finition recherchée.
  • Réaliser un prototype ou montage à blanc lorsque le raccord, le profil ou la structure l’exige.
  • Contrôler en cours de série pour empêcher l’accumulation des écarts.
  • Livrer chaque pièce repérée avec un ordre de montage et une protection adaptée.

La stéréotomie : penser la pierre en volume

Les traités de coupe des pierres rappellent que la pierre n’est pas seulement une plaque. Elle peut former arcs, voûtes, escaliers, trompes, voussoirs, claveaux et pièces complexes. La stéréotomie est l’art de traduire une forme architecturale en volumes taillables, assemblables et stables.

Dans un projet contemporain, cette culture reste utile même lorsqu’on utilise des machines numériques. Elle apprend à penser les lits, les joints, les angles, les retours, les épaisseurs, les efforts et les points de faiblesse. Le fichier de découpe ne remplace pas le raisonnement de construction.

Du trait traditionnel au plan de débit

Le trait de coupe servait à développer les surfaces, comprendre les pénétrations de volumes et anticiper les rencontres entre pièces. Aujourd’hui, le plan de débit joue un rôle proche : il organise la matière, les coupes, les chants, les réserves, les percements et le sens du décor.

Un bon plan de débit ne cherche pas seulement à économiser la tranche. Il doit rendre le projet lisible, protéger les zones fragiles, limiter les coupes visibles, conserver une cohérence de veinage et permettre une pose sans improvisation.

  • Vérifier les dimensions après prise de cotes définitives.
  • Identifier les chants polis, adoucis ou cachés.
  • Placer les veines fortes en connaissance des appuis et découpes.
  • Prévoir la numérotation des pièces pour chantier et atelier.
  • Contrôler les percements et réserves avant lancement machine.

Découpe, taille, stéréotomie : trois niveaux d’un même métier

Découper une pierre, ce n’est pas seulement réduire une tranche aux dimensions demandées. C’est traduire un projet en pièces réelles, portables, posables, lisibles et durables. La découpe concerne les lignes principales, la taille concerne la mise en forme de la matière, et la stéréotomie concerne la géométrie des volumes capables de s’assembler.

Dans un projet contemporain, ces trois niveaux se croisent constamment. Un plan de travail demande une découpe précise, des chants maîtrisés et des réservations sécurisées. Un escalier demande une lecture des marches, des nez, de la glissance et des appuis. Une voûte, un arc, un seuil massif ou une pièce cintrée demandent une intelligence géométrique plus proche de la stéréotomie.

L’objectif n’est pas de transformer chaque client en tailleur de pierre, mais de donner les repères qui évitent les erreurs : où placer une veine, comment ouvrir un angle, pourquoi arrondir un angle intérieur, quand renforcer un porte-à-faux, comment prévoir les joints et ce qu’il faut valider avant lancement machine.

MotCe qu’il désigneQuestion pratique
DécoupeSéparation de la tranche en éléments aux dimensions du projetOù couper pour respecter dimensions, veines, défauts et pose ?
DébitOrganisation globale des pièces dans la tranche ou le blocComment obtenir toutes les pièces avec cohérence et perte maîtrisée ?
TailleFaçonnage manuel ou mécanique de faces, chants, moulures, profils et volumesQuelle forme finale donner à la pierre ?
StéréotomieArt de concevoir des volumes taillés qui s’assemblent dans l’espaceComment les pièces se rencontrent-elles en trois dimensions ?
AppareillageDisposition des pierres, joints et modules dans l’ouvrageComment le dessin construit-il la stabilité et l’esthétique ?

Lire la tranche avant de tracer

La première compétence du marbrier est la lecture de la matière. Une tranche n’est pas un rectangle homogène. Elle possède un sens, des veines, des zones plus ou moins cristallines, des fissures naturelles, des reprises de résine, des variations de couleur, parfois des zones plus ouvertes ou plus fragiles. Le tracé doit composer avec cette réalité.

Une veine peut être un axe décoratif magnifique ou une zone à éviter dans un angle fragile. Une nuance peut devenir le centre d’un panneau mural ou gêner la continuité d’un plan. Une zone résinée peut être acceptable en décor vertical mais déconseillée autour d’un percement sollicité. Lire la tranche, c’est décider ce qui doit être montré, caché, renforcé ou exclu.

Cette lecture doit intervenir avant le débit. Une fois la pièce coupée, il est souvent trop tard pour retrouver une continuité de veinage, éviter une faiblesse autour d’un évier ou déplacer une zone visible.

  • Observer la tranche entière, pas seulement un petit échantillon.
  • Repérer les veines dominantes, zones claires, taches naturelles et fissures.
  • Identifier les zones destinées aux chants visibles, retours, angles et percements.
  • Placer les défauts tolérés dans des zones cachées ou moins exposées.
  • Valider le sens de pose avec le client lorsque le décor est très expressif.
  • Conserver des photos de tranche annotées pour éviter les malentendus.

Du relevé au gabarit : rendre le chantier mesurable

La qualité d’une découpe dépend de la qualité du relevé. Une cote théorique, un plan d’architecte ou un dessin commercial ne suffisent pas toujours. Les murs peuvent ne pas être d’équerre, les supports peuvent fléchir, une niche peut être irrégulière, un meuble peut avoir bougé, une réservation peut différer du plan initial.

Le gabarit sert à transformer le réel en information exploitable. Il peut être physique, numérique, laser ou combiné. Son rôle est de capturer les longueurs, angles, faux équerrages, aplombs, niveaux, percements, retours et points singuliers. Il évite de demander à la pierre de corriger un chantier qui n’a pas été reconnu.

Le bon moment pour relever est celui où le support est suffisamment définitif. Relever trop tôt crée des écarts. Relever trop tard bloque le planning. Le compromis doit être décidé dès la préparation.

À releverPourquoiRisque si oublié
Longueurs et profondeurs réellesAdapter les pièces au support existantJour irrégulier ou pièce trop courte.
Angles et faux équerragesÉviter des coupes théoriques inadaptéesJoint ouvert, retour impossible, découpe reprise sur chantier.
Niveaux et planéitéPrévoir calage, épaisseur ou correction supportBascule, casse, défaut d’appui.
Percements et équipementsPositionner évier, plaque, robinet, prise ou fixationRéservation mal placée ou pièce inutilisable.
Accès et manutentionSavoir si la pièce peut entrer et être poséePièce trop grande, trop lourde ou impossible à présenter.
Joints et jeux nécessairesPermettre dilatation, ajustement et pose proprePierre bloquée, éclatée ou impossible à régler.

Plan de débit : la décision qui relie esthétique et fabrication

Le plan de débit est l’un des documents les plus importants du projet. Il indique comment les pièces sont placées dans la tranche, dans quel sens elles seront coupées, quelles zones seront visibles, où se trouveront les chants, les joints, les réservations et les raccords de veinage.

Un bon débit ne cherche pas seulement à économiser la matière. Il arbitre entre esthétique, résistance, manutention, pose et coût. La plus grande économie apparente peut devenir une erreur si elle place un angle rentrant dans une veine fragile, coupe une continuité décorative ou multiplie les joints visibles.

Dans les marbres veinés, quartzites spectaculaires, onyx, panneaux rétroéclairés ou projets haut de gamme, le débit doit être validé visuellement. Les photos de tranches annotées deviennent alors un outil de dialogue entre client, architecte, atelier et poseur.

Décision de débitEffet esthétiqueEffet technique
Sens des veinesCrée mouvement, continuité ou calme visuelPeut aligner ou fragiliser selon la structure.
Emplacement des percementsÉvite de couper une veine forte au mauvais endroitLimite les angles rentrants et zones faibles.
Nombre de jointsChange la lecture du panneau ou du planFacilite manutention et limite les grands formats risqués.
Utilisation des chutesPermet plinthes, tablettes ou détails coordonnésRéduit la perte si les pièces secondaires sont prévues.
Placement des chants visiblesMet en valeur ou neutralise la trancheDemande une finition cohérente avec la face principale.
Réserve matièreProtège le projet contre casse ou ajustementÉvite de dépendre d’une matière épuisée.

Calepinage et appareillage : organiser les joints

Le calepinage organise les formats, joints et alignements. L’appareillage donne une logique constructive et visuelle à l’ensemble : panneaux, dalles, marches, soubassements, façades, sols, arcs ou parements. Dans la pierre naturelle, le joint n’est jamais neutre. Il révèle le format, absorbe des tolérances, accompagne les mouvements et participe au dessin.

Un joint bien placé peut disparaître dans une veine, souligner un rythme, éviter une pièce impossible à transporter ou protéger une zone fragile. Un joint mal placé peut couper un décor, tomber sur un angle sensible, empêcher une pose correcte ou rendre l’ouvrage artificiel.

La pierre naturelle demande donc une réflexion en amont : formats possibles, épaisseurs, poids, variations du lot, sens de pose, largeur des joints, teinte du joint, raccords d’angle et ordre de mise en œuvre.

  • Aligner les joints avec les axes du projet lorsque cela renforce la lecture.
  • Éviter les petits morceaux résiduels en bout de ligne ou dans les angles visibles.
  • Prévoir les joints de fractionnement et de mouvement quand l’ouvrage le demande.
  • Ne pas placer un joint uniquement pour économiser une chute si le résultat devient incohérent.
  • Penser les angles comme des rencontres de volumes, pas comme deux surfaces indépendantes.

Machines modernes : précision ne veut pas dire décision automatique

Les ateliers disposent aujourd’hui d’outils très précis : débiteuse, scie à pont, disque diamanté, jet d’eau, commande numérique, centre d’usinage, polissoir, scanner ou relevé numérique. Ces machines augmentent la régularité et permettent des formes complexes, mais elles exécutent une décision. Elles ne remplacent pas l’analyse de la pierre.

Un fichier parfait peut produire une pièce médiocre si la matière est mal choisie, si l’outil n’est pas adapté à la dureté, si le sens de la veine n’a pas été anticipé ou si les arêtes sont trop fragiles. La technologie sert le métier ; elle ne le supprime pas.

Outil ou procédéCe qu’il apportePoint de vigilance
Scie à pont ou débiteuseCoupes droites, débit de tranches, régularitéÉclats, sens de coupe, manutention et soutien de la pièce.
Disque diamantéCoupe de pierres dures et épaissesRefroidissement, usure, vitesse et poussières.
Jet d’eauFormes complexes, découpes fines, arrondisCoût, tolérances, fragilité de certaines zones.
Commande numériquePercements, profils, rainures, répétabilitéQualité du fichier, maintien de la pièce et stratégie d’usinage.
Relevé numériqueCapture de formes et angles réelsContrôle humain indispensable avant fabrication.
Polissoir et outils de finitionRégularité des faces et chantsAdapter la finition au matériau et à l’usage.

Taille de pierre et façonnage : ce que la main contrôle encore

La taille de pierre ne disparaît pas avec les machines. Elle intervient dans les ajustements, les reprises, les moulures, les sculptures, les pièces massives, les restaurations, les arêtes sensibles, les retouches de pose et les détails qui demandent une perception tactile. La main comprend souvent ce que le fichier ne voit pas : grain, sonorité, réaction de l’arête, fragilité d’une veine ou lecture d’une moulure.

Dans les projets patrimoniaux, les escaliers, cheminées, encadrements, seuils, corniches, pièces cintrées ou éléments de façade, le façonnage doit préserver la logique constructive. Une moulure trop fine, un nez trop fragile ou une arête trop vive peut être joli sur dessin mais vulnérable dans l’usage.

Le bon détail est celui qui reste beau après fabrication, transport, pose et entretien.

  • Adapter le profil à la dureté et à la fragilité de la pierre.
  • Éviter les moulures trop fines dans les zones exposées aux chocs.
  • Prévoir un petit chanfrein quand une arête vive serait trop fragile.
  • Respecter le style de l’ouvrage en restauration ou projet patrimonial.
  • Valider la finition du chant aussi soigneusement que celle de la face.

Chants, arêtes, retombées et moulures

Le chant est la tranche visible de la pierre. Il donne l’épaisseur perçue, protège ou fragilise l’arête, signe le style du projet et influence l’entretien. Un chant droit donne une lecture contemporaine. Un chanfrein réduit la fragilité. Un arrondi adoucit le contact. Une retombée crée l’illusion d’une masse plus épaisse. Une moulure inscrit la pierre dans une tradition plus décorative.

Le chant doit être choisi avant la fabrication, car il influence le débit, les épaisseurs, les collages, les angles, les joints, les retours et les réservations. Il doit aussi être compatible avec l’usage : plan de travail, marche, tablette, seuil, vasque, façade, comptoir ou habillage mural.

Type de chantEffet recherchéVigilance
Droit poli ou adouciLigne sobre et contemporaineArête sensible si elle reste trop vive.
ChanfreinProtection discrète de l’arêteLargeur à régler selon style et usage.
Quart-de-rond ou arrondiContact plus doux, moins de risque d’éclatAspect moins minimaliste.
BiseauLégèreté visuellePeut exposer une arête fine.
Retombée ou chant rapportéEffet massif sans pierre pleineCollage, veinage et raccord à maîtriser.
MoulureStyle classique, cheminée, seuil, détail patrimonialProfil compatible avec la pierre et le nettoyage.
OngletAngle continu et dessin très propreExige précision, collage et protection des angles.

Percements, réservations et angles rentrants

Les percements sont les zones les plus sensibles d’une pièce découpée. Évier, plaque, robinetterie, prise, trappe, siphon, fixation, niche ou encoche créent des concentrations de contraintes. La pierre peut être très solide en pleine masse et beaucoup plus vulnérable autour d’une découpe mal dessinée.

Les angles rentrants doivent être traités avec prudence. Un angle intérieur parfaitement vif concentre les efforts et facilite les départs de fissure. Un rayon, même discret, améliore souvent la sécurité de fabrication et d’usage. Les veines, fissures naturelles ou zones résinées doivent être évitées autour des réservations sollicitées.

La règle est simple : plus la réservation est grande, proche d’un bord, placée dans une zone veinée ou soumise à un effort, plus le détail doit être étudié.

RéservationRisqueBonne pratique
Évier sous planPonts étroits, humidité, choc sur chantRayons, renforts éventuels, chant parfaitement fini.
Plaque de cuissonChaleur, angle intérieur, faible largeur résiduelleDistances suffisantes, angles adoucis, support stable.
RobinetteriePercement proche d’un évier ou d’un bordContrôler entraxes, diamètre et épaisseur utile.
Prise ou trappeDécoupe rectangulaire fragileÉviter angles vifs et zones veinées sensibles.
Encoche de poteau ou retour muralAjustement difficile sur chantierRelevé précis et jeu adapté.
FixationPoint de contrainte localPercement adapté, cheville ou insert compatible, pas d’effort imprévu.

Escaliers, seuils et marches : penser usage, nez et glissance

Une marche en pierre n’est pas une simple dalle horizontale. Elle reçoit des chocs, des efforts répétés, une usure localisée, parfois de l’eau, et elle engage la sécurité. Le nez de marche, la contremarche, l’épaisseur, le support, la finition, les joints et le sens de la pierre doivent être cohérents.

Le nez de marche est un point de risque. Trop vif, il s’ébrèche. Trop saillant, il peut casser ou devenir inconfortable. Trop poli en extérieur ou zone humide, il peut être glissant. L’escalier doit donc être traité comme un ouvrage, pas comme une simple collection de pièces coupées.

Les seuils et appuis demandent la même prudence : pente, goutte d’eau, rejingot, raccord avec menuiserie, glissance, gel, entretien et chocs. Une petite pièce mal dessinée peut provoquer beaucoup de désordres.

  • Vérifier la résistance, l’épaisseur et la portée des marches.
  • Choisir une finition compatible avec l’usage sec, humide, intérieur ou extérieur.
  • Adoucir ou protéger les nez exposés.
  • Prévoir goutte d’eau, pente et évacuation sur seuils et appuis extérieurs.
  • Aligner les veines en connaissance des efforts et des zones visibles.
  • Limiter les réparations de chantier sur les arêtes visibles.

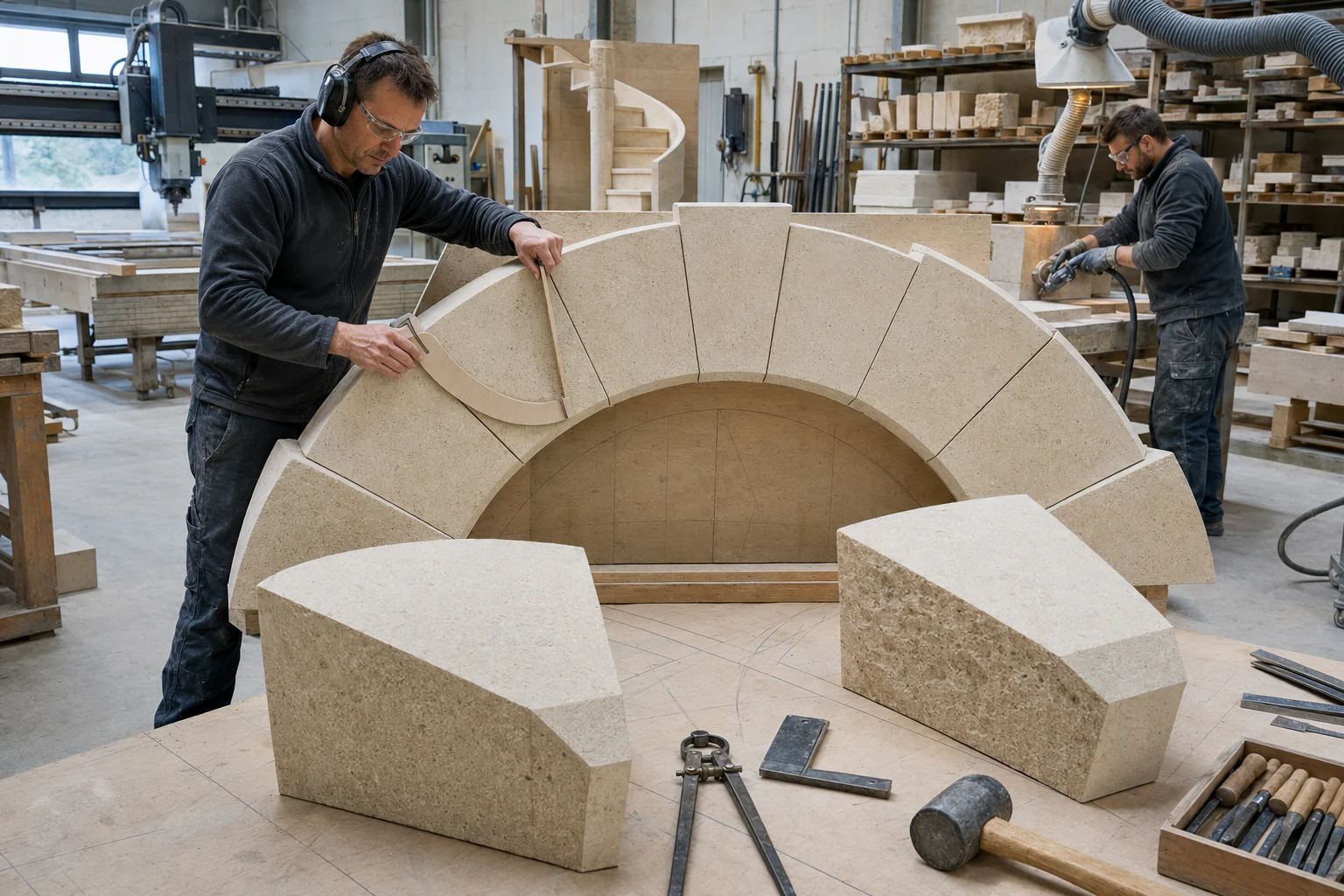

Arcs, voûtes, claveaux et voussoirs : l’héritage utile de la stéréotomie

La stéréotomie traditionnelle étudie la coupe des pierres pour construire des arcs, voûtes, trompes, escaliers, dômes, claveaux, voussoirs et rencontres de volumes. Elle apprend à décomposer une forme complexe en éléments taillables dont les joints, faces et lits travaillent ensemble.

Même si beaucoup de projets actuels utilisent surtout des plaques, cette culture reste précieuse. Elle rappelle que la pierre a un lit, des appuis, des poussées, des joints, des axes et une manière de transmettre les efforts. Elle aide à comprendre les angles rentrants, les retours, les panneaux cintrés, les parements d’angle, les marches balancées et les éléments massifs.

Dans un arc ou une voûte, chaque pièce dépend des autres. Dans un projet contemporain, c’est souvent pareil : le panneau mural, le retour d’angle, la plinthe, le seuil et le plan ne sont pas indépendants. Ils forment un système visible et construit.

TermeSens pratiqueCe qu’il enseigne aujourd’hui
ClaveauPierre taillée formant une partie d’arc ou de voûteChaque pièce doit avoir une géométrie utile, pas seulement décorative.
VoussoirÉlément d’une voûte ou d’un arc travaillant par compressionLes joints et appuis participent à la stabilité.
ClefPièce centrale qui ferme l’arc ou la voûteCertaines pièces ont un rôle critique dans l’ensemble.
LitFace d’appui ou orientation naturelle/constructive de la pierreLe sens de pose et d’effort compte.
ÉpureDessin de construction permettant de développer les formesLe dessin technique évite l’improvisation sur chantier.
AppareillageDisposition ordonnée des pierresLa beauté vient souvent de l’ordre constructif.

Livre ouvert, continuité de veines et panneaux décoratifs

Les pierres très veinées permettent des compositions spectaculaires : livre ouvert, panneaux symétriques, continuité de veines, murs de douche, têtes de lit, bars, halls d’hôtel ou panneaux rétroéclairés. Ces effets ne s’improvisent pas. Ils exigent des tranches consécutives, un sens de polissage cohérent, un débit préparé et une validation visuelle.

Le livre ouvert consiste à placer deux tranches voisines en miroir. Le résultat peut être très fort, mais il amplifie aussi les différences de teinte, les veines et les défauts. Il faut accepter que la nature ne soit jamais parfaitement symétrique. La réussite dépend de la sélection des tranches, de l’orientation, de l’écartement des joints et de l’éclairage.

Pour les panneaux décoratifs, l’objectif n’est pas seulement de remplir une surface : il faut composer une image minérale durable.

  • Réserver des tranches consécutives quand la continuité de décor est essentielle.
  • Valider le sens haut/bas et gauche/droite avant découpe.
  • Prévoir l’épaisseur des joints dans la composition visuelle.
  • Contrôler l’éclairage, surtout sur onyx, quartzites translucides et pierres très claires.
  • Éviter de couper une veine majeure sur une prise, une niche ou un joint mal placé.
  • Faire approuver le montage visuel avant fabrication sur les projets à fort enjeu décoratif.

Tolérances, jeux, joints et montage à blanc

La pierre est précise, mais le chantier ne l’est jamais absolument. Les tolérances permettent d’absorber les écarts entre dessin, fabrication, support et pose. Les jeux ne sont pas des défauts : ils rendent l’ouvrage possible. Un élément coupé au millimètre sans jeu peut devenir impossible à installer si un mur n’est pas droit ou si le support a bougé.

Le montage à blanc consiste à présenter les pièces avant pose définitive pour vérifier dimensions, enchaînement, joints, ordre de pose, couleur et continuité. Il est particulièrement utile pour escaliers, panneaux décoratifs, sols à motifs, livre ouvert, grandes pièces, projets d’hôtel ou éléments coûteux.

Plus l’ouvrage est visible ou complexe, plus la vérification avant collage ou fixation définitive est importante.

SujetPourquoi c’est nécessaireÀ vérifier
Jeu périphériquePermet pose et mouvementsLargeur, masquage, raccord avec mur ou meuble.
Largeur de jointAbsorbe tolérances et dessine l’ouvrageRégularité, teinte, compatibilité usage.
Tolérance de fabricationReconnaît les limites normales de coupe et finitionCritères acceptés avant commande.
Montage à blancDétecte les problèmes avant fixationOrdre, numérotation, veinage, formats, défauts.
Réception atelierValide la pièce avant transportDimensions, chants, éclats, finition, propreté.
Réception chantierValide l’ouvrage poséJoints, alignements, stabilité, nettoyage final.

Manutention, transport et ordre de pose

Une pièce bien découpée peut être perdue si elle est impossible à transporter, à monter, à présenter ou à poser. Le poids, la longueur, la fragilité des réservations, l’accès chantier, les escaliers, ascenseurs, angles de couloir, ventouses, chevalets et protections doivent être anticipés au moment du débit.

L’ordre de pose fait partie de la fabrication. Certaines pièces doivent entrer avant d’autres. Un panneau mural peut être bloqué par un retour. Une marche peut dépendre d’une contremarche. Un plan de travail peut devoir être divisé pour passer dans un escalier. La découpe doit donc tenir compte de la logistique réelle.

La sécurité des personnes et la protection des arêtes visibles priment toujours sur le souhait d’une pièce unique trop grande.

  • Calculer le poids réel des pièces avant validation.
  • Vérifier accès, ascenseur, cage d’escalier, largeur de porte et zones de retournement.
  • Éviter les pièces surdimensionnées si elles augmentent fortement le risque de casse.
  • Protéger les chants finis, angles, arêtes et zones évidées pendant transport.
  • Numéroter les pièces et définir l’ordre de pose.
  • Prévoir le matériel de levage et le nombre d’intervenants nécessaires.

Sécurité atelier : eau, aspiration et poussières

La découpe, le ponçage et le façonnage de certaines pierres génèrent des poussières minérales. Les granits, quartzites et pierres riches en silice exigent une vigilance particulière. Le sujet n’est pas décoratif : il concerne la santé des personnes qui travaillent la matière.

Les principes de prévention sont connus : limiter la poussière à la source, travailler à l’eau lorsque le procédé le permet, capter les poussières, aspirer correctement, porter les protections adaptées, nettoyer sans remettre les particules en suspension et former les équipes. Les obligations exactes dépendent du cadre de travail, mais l’encyclopédie doit rappeler que la beauté de la pierre ne justifie jamais un atelier négligé.

Pour le client final, cette information aide aussi à comprendre pourquoi certaines opérations doivent être réalisées en atelier plutôt que sur chantier occupé.

RisqueOù il apparaîtRéponse de principe
Poussières respirablesCoupe, ponçage, percement, reprise sècheTravail à l’eau, aspiration, protections et procédures.
ÉclatsDisque, chant, percement, transportLunettes, protections, maintien de la pièce.
BruitMachines et outils de coupeProtection auditive et organisation atelier.
PoidsManutention de tranches et pièces finiesLevage adapté, chevalets, ventouses, équipe formée.
Glissance et eauAtelier humide ou découpe à l’eauSol entretenu, circulation claire, nettoyage.
Reprise chantierAjustements sur siteLimiter les coupes, protéger occupants et environnement.

Contrôle avant lancement machine

Le moment le plus important est souvent celui qui précède la coupe. Une fois la tranche engagée, chaque erreur devient coûteuse : mauvaise cote, mauvais sens de veine, réservation inversée, chant oublié, rayon absent, pièce trop grande, support non vérifié ou client qui n’a pas validé le décor.

Un contrôle simple, systématique et partagé évite la plupart des litiges. Il doit croiser le plan, le relevé, la photo de tranche, la fiche de fabrication, les chants, la finition, les joints, les contraintes de pose et la logistique.

  • Plan définitif validé et daté.
  • Relevé ou gabarit vérifié avec les dernières dimensions chantier.
  • Photo de tranche annotée et orientation confirmée.
  • Chants, finitions, épaisseurs et rayons précisés.
  • Percements, réservations et distances aux bords contrôlés.
  • Joints, jeux et ordre de pose indiqués.
  • Transport, accès et manutention confirmés.
  • Validation client ou architecte conservée quand le décor est sensible.

Erreurs fréquentes en découpe et façonnage

Les erreurs de découpe sont rarement de simples accidents. Elles viennent souvent d’une décision prise trop tôt, d’un relevé incomplet, d’une tranche mal lue ou d’un détail traité comme secondaire. La pierre pardonne peu les approximations autour des réservations, des angles, des chants et des pièces très visibles.

La bonne méthode consiste à ralentir avant fabrication pour aller vite ensuite. Une heure de validation évite parfois une tranche perdue, une pose bloquée ou une insatisfaction durable.

  • Couper avant validation de la tranche réelle.
  • Faire confiance au plan théorique sans relever le chantier.
  • Placer un évier ou une plaque dans une zone naturellement fragile.
  • Dessiner des angles rentrants sans rayon.
  • Oublier le chant visible ou choisir une finition de chant différente de la face.
  • Prévoir une pièce trop grande pour l’accès réel.
  • Ignorer l’ordre de pose et la numérotation des éléments.
  • Multiplier les chutes inutilisables au lieu de prévoir plinthes, seuils ou tablettes.
  • Confondre effet décoratif spectaculaire et faisabilité durable.
  • Faire des reprises importantes sur chantier alors qu’elles auraient dû être anticipées en atelier.

Méthode de décision pour choisir le mode de fabrication

Le mode de fabrication doit être choisi à partir de l’usage, de la pierre, de la géométrie, du niveau de finition attendu et de la logistique. Une coupe droite simple, un panneau décoratif, un plan de cuisine, une marche massive ou un claveau ne demandent pas la même préparation.

La méthode suivante permet d’orienter le projet avant devis ou fabrication. Elle ne remplace pas l’atelier, mais elle évite d’envoyer une demande trop floue.

ÉtapeQuestionDécision attendue
1. UsagePlan, sol, façade, marche, seuil, panneau, volume ?Définir le niveau d’effort, de visibilité et de précision.
2. PierreMarbre, granit, quartzite, travertin, calcaire, onyx ?Adapter outils, vitesses, renforts et finitions.
3. TrancheLe décor doit-il être orienté ou continu ?Préparer photo annotée, débit et validation visuelle.
4. GéométrieForme droite, cintrée, percée, moulurée ou complexe ?Choisir débiteuse, jet d’eau, CNC, taille ou combinaison.
5. DétailsChants, rayons, réservations, joints, retours ?Établir fiche de fabrication complète.
6. ChantierLe support et l’accès sont-ils définitifs ?Relever, gabariter, vérifier poids et ordre de pose.
7. ContrôleQui valide avant coupe ?Conserver accord, plan, photos et date de validation.

La stéréotomie : la grammaire des volumes en pierre

La stéréotomie est l’art de concevoir des solides taillés qui s’assemblent dans l’espace. Elle est née pour les arcs, voûtes, escaliers, trompes, coupoles et ouvrages complexes, mais elle reste utile dès qu’une pierre doit rencontrer une autre pierre avec précision.

Dans un projet contemporain, la stéréotomie apparaît dans un escalier, un seuil épais, un angle de façade, une niche, un habillage courbe, un comptoir cintré, une vasque massive ou un panneau qui tourne sur un retour. Elle donne une méthode : comprendre le volume avant de couper la surface.

Elle rappelle une règle fondamentale : une coupe n’est jamais seulement une ligne. C’est une rencontre entre deux faces, une épaisseur, un joint, une direction de charge et un regard.

NotionSens simpleApplication actuelle
TraitDessin géométrique qui prépare la taille.Plan d’atelier, gabarit, fichier de coupe.
ÉpureReprésentation du volume en projections.Comprendre angles, pentes, retours et développés.
VoussoirPierre d’un arc ou d’une voûte.Pièces rayonnantes, arcs, encadrements cintrés.
ClaveauÉlément taillé participant à un arc.Joints en rayon, pose et stabilité.
DouelleFace intérieure d’une voûte ou d’un arc.Habillages courbes, plafonds, niches.
AppareilDisposition des pierres et joints.Calepinage, rythme, stabilité, esthétique.

Trait, épure, projection et développement

Le trait est la traduction graphique du problème. Il permet de passer d’une forme voulue à des pièces réalisables. Les traités de coupe des pierres insistent sur les projections, rabattements, développements et intersections, parce que la pierre doit être taillée avant d’être présentée à sa place.

Aujourd’hui, un logiciel peut calculer beaucoup de choses, mais le principe reste utile : voir les faces vraies, les angles réels, les longueurs développées et les points de rencontre. Sans cette compréhension, on risque de fabriquer une pièce qui paraît correcte en plan, mais qui ne fonctionne pas en volume.

Pour le client, cette notion se traduit par des documents simples : plan coté, coupe, élévation, détail de joint, gabarit et validation des angles particuliers.

  • Ne pas se contenter d’une vue de dessus lorsque la pièce a de l’épaisseur.
  • Dessiner les retours et chants visibles.
  • Vérifier les pentes, aplombs et faux équerrages du chantier.
  • Développer les surfaces courbes ou inclinées avant débit.
  • Indiquer les faces vues et faces cachées sur les plans d’atelier.
  • Prévoir les jeux nécessaires pour poser sans forcer.

Du plan au volume : pourquoi une cote ne suffit pas

Une dimension isolée ne décrit pas un ouvrage en pierre. Une marche, un seuil, un encadrement ou un angle comporte une longueur, une largeur, une épaisseur, un chant, une face vue, une face d’appui, un joint et souvent un faux équerrage. La fabrication doit intégrer toutes ces informations.

La stéréotomie apprend à penser en trois dimensions. Une coupe oblique augmente la longueur réelle d’une face. Une pente change l’angle d’un chant. Un retour d’épaisseur modifie le raccord de veines. Un joint trop fin peut empêcher l’ajustage.

C’est pourquoi les détails de fabrication doivent être validés avant lancement. Le plan commercial exprime l’intention ; le plan d’atelier exprime la possibilité.

InformationVue nécessaireErreur évitée
Longueur apparentePlan.Pièce trop courte ou trop longue.
ÉpaisseurCoupe.Chant incohérent ou poids sous-estimé.
PenteCoupe ou relevé.Mauvais appui ou eau retenue.
Faux équerrageGabarit.Joint ouvert ou reprise chantier.
Face vueÉlévation ou photo annotée.Veinage placé du mauvais côté.
AssemblageDétail de joint.Rencontre impossible entre pièces.

Voussoirs, claveaux, arcs et voûtes

Les arcs et voûtes montrent la stéréotomie dans sa forme la plus classique. Chaque pierre doit avoir une géométrie précise pour que l’ensemble travaille correctement. Les joints ne sont pas simplement décoratifs ; ils participent à la transmission des efforts et à la lecture de l’ouvrage.

Un voussoir ou un claveau se définit par ses faces, son rayon, son lit, sa douelle, son extrados et ses joints latéraux. Si ces faces sont mal comprises, l’arc peut être visuellement irrégulier ou techniquement fragile.

Même dans un projet non structurel, ces principes aident à dessiner un encadrement cintré, une niche, une arche décorative ou un habillage courbe avec des joints cohérents.

ÉlémentRôleVigilance
VoussoirPierre composant l’arc ou la voûte.Faces latérales en cohérence avec le rayon.
ClaveauÉlément taillé de l’arc.Largeur, coupe et pose régulières.
CléPièce souvent centrale ou symbolique.Alignement et proportion.
DouelleFace intérieure visible.Régularité de courbe et finition.
ExtradosFace extérieure ou supérieure.Appui, remplissage ou fixation.
Joint rayonnantJoint orienté vers le centre de l’arc.Lecture et stabilité de l’ensemble.

Appareillage : organiser joints, lits et stabilité

L’appareillage est la manière dont les pierres sont disposées. Il concerne les murs, sols, façades, arcs, escaliers, parements, dallages et panneaux. Un bon appareil donne un rythme, répartit les joints, évite les petits morceaux faibles et respecte la logique de la pierre.

Dans la pierre naturelle, le joint a plusieurs fonctions. Il absorbe les tolérances, accompagne les mouvements, sépare les pièces, participe au dessin et peut parfois orienter la stabilité. Le supprimer partout n’est pas toujours un signe de qualité.

Le bon appareillage tient compte du format disponible, du poids, de la pose, de la variation des lots, de la largeur des joints, des axes architecturaux et des points singuliers comme seuils, angles, évacuations ou menuiseries.

  • Aligner les joints avec les lignes fortes du projet.
  • Éviter les coupes trop petites en rive ou en angle visible.
  • Respecter les lits naturels lorsque la pierre l’exige.
  • Prévoir joints de fractionnement et mouvements selon usage.
  • Conserver une largeur de joint compatible avec les tolérances réelles.
  • Faire dialoguer calepinage esthétique et possibilité de pose.

Gabarits, panneaux et calibres

Le gabarit transforme un chantier irrégulier en information fiable. Les anciens métiers utilisaient panneaux, calibres et patrons pour reporter les formes sur la pierre. L’atelier moderne utilise relevé laser, fichier numérique ou gabarit physique, mais la fonction reste la même : éviter de fabriquer une pièce théorique pour un support réel.

Un bon gabarit indique les dimensions, angles, retours, rayons, percements, niveaux, chants visibles et jeux nécessaires. Il précise aussi ce qui est définitif et ce qui reste à valider.

Le gabarit est particulièrement important pour plans de travail, receveurs, escaliers, niches, habillages muraux, cheminées, seuils et pièces autour d’un bâti existant.

Élément du gabaritCe qu’il sécuriseRisque si absent
Angles réelsAjustement aux murs et meubles.Joint ouvert ou pièce reprise.
PercementsÉvier, robinet, prise, fixation.Trou mal placé ou pièce inutilisable.
RayonsAngles arrondis, courbes, niches.Forme approximative ou raccord visible.
Chants visiblesFinition prévue au bon endroit.Chant brut en zone vue.
Jeux de poseMise en place sans forcer.Blocage, éclat ou découpe sur chantier.
Repères de sensVeines et faces vues.Pièce tournée ou inversée.

Escaliers en pierre : marches, nez, contremarches et balancement

L’escalier concentre beaucoup de décisions : hauteur, giron, nez de marche, glissance, épaisseur, poids, appui, contremarche, joint, finition, lumière et sécurité. Une marche en pierre est à la fois une pièce technique et une ligne architecturale.

Dans les escaliers droits, la régularité est la priorité. Dans les escaliers tournants ou balancés, la géométrie devient plus complexe : les marches changent de forme, les nez doivent garder une lecture cohérente et la pose doit respecter l’ordre prévu.

Le marbre poli peut être somptueux, mais il doit être utilisé avec prudence dans les escaliers. Une finition adoucie, brossée ou structurée, un nez correctement conçu et un entretien adapté peuvent être plus pertinents selon le contexte.

Point d’escalierDécisionAttention
MarcheÉpaisseur, appui, format.Casse si appui insuffisant ou porte-à-faux.
NezChanfrein, arrondi, rainure ou profil.Glissance, éclat, confort.
ContremarcheMême pierre ou contraste.Alignement avec veines et joints.
PalierCalepinage et fractionnement.Grand format trop lourd ou joint mal placé.
FinitionAdouci, brossé, flammé selon usage.Poli humide souvent risqué.
BalancementForme variable des marches tournantes.Gabarit et numérotation indispensables.

Trompes, niches, retours et rencontres de plans

Les ouvrages complexes naissent souvent d’une rencontre de plans : un mur qui tourne, une niche qui s’enfonce, une tablette qui traverse un angle, un habillage qui suit une courbe ou une pièce qui doit rejoindre un support incliné. Ces situations demandent plus qu’une coupe droite.

La stéréotomie donne une méthode pour comprendre les intersections. Où se trouve la vraie longueur ? Quelle face est vue ? Quel joint sera visible ? La pièce peut-elle entrer dans son logement ? Faut-il la diviser pour la poser correctement ?

Dans les projets de salle de bain, cuisine, hôtel ou retail, ces questions apparaissent très souvent : niche de douche, retour de crédence, encadrement de porte, bar arrondi, angle en livre ouvert, tablette encastrée ou façade habillée.

  • Dessiner les retours en coupe et en élévation.
  • Identifier le joint le moins visible ou le plus logique.
  • Éviter une pièce unique impossible à présenter sur chantier.
  • Prévoir les rayons intérieurs pour limiter les fragilités.
  • Numéroter les pièces dans l’ordre de pose.
  • Vérifier les faces vues avant usinage.

Coupe des pierres et coupe du marbre : points communs et différences

La coupe des pierres et la marbrerie partagent la géométrie, le tracé, le débit, l’appareillage et le contrôle. Mais elles n’ont pas toujours la même finalité. La taille de pierre vise souvent des éléments massifs, structurels ou architecturaux. La marbrerie travaille fréquemment des tranches, placages, plans, panneaux et finitions décoratives très poussées.

Le marbre demande une attention particulière au veinage, au poli, aux chants visibles, aux raccords décoratifs et aux réparations fines. La pierre de taille demande souvent une attention plus forte au lit, à la portance, au parement, à l’appareil et à la durabilité extérieure.

Dans beaucoup de projets, les deux cultures se rejoignent : façade en pierre mince, escalier massif, encadrement, cheminée, seuil, mur décoratif ou ouvrage patrimonial.

AspectTaille de pierreMarbrerie
MatièreBlocs, bancs, éléments massifs.Tranches, panneaux, plans, décors.
PrioritéStabilité, appareil, parement, pose.Dessin, finition, chants, raccords.
GéométrieVolumes, lits, joints, arcs.Débit, retours, percements, profils.
FinitionTaille, brossage, sablage, parement.Adouci, poli, lustré, texturé.
Erreur fréquenteIgnorer le lit ou l’appui.Ignorer veines, chants et usage.

Moulures taillées et profils en volume

Une moulure n’est pas seulement un dessin de chant. C’est un volume avec reliefs, ombres, arêtes, creux et transitions. En pierre naturelle, chaque profil doit être compatible avec la dureté, le grain, le sens de veine et l’usage.

Les profils très fins peuvent s’ébrécher. Les gorges profondes peuvent retenir poussière ou eau. Les arêtes vives accentuent la ligne mais augmentent la fragilité. Les arrondis facilitent le toucher mais modifient le style.

Le bon profil se dessine donc à l’échelle réelle, avec un échantillon si possible. Il doit être compris par le client avant fabrication, car une fois le chant usiné, la perception de toute la pièce change.

  • Dessiner le profil en coupe grandeur utile.
  • Éviter les détails trop fins sur pierres fragiles ou veinées.
  • Prévoir la continuité du profil aux angles.
  • Contrôler la finition dans les creux et retours.
  • Adapter le profil au nettoyage futur.
  • Valider le rendu avec l’épaisseur réelle de la pierre.

Percements et angles rentrants : la géométrie de la fragilité

Les percements concentrent les risques. Un évier, une plaque, un robinet, une trappe ou une fixation retirent de la matière et créent des angles. Si ces angles restent trop vifs, ils peuvent concentrer les contraintes et favoriser une fissure.

La géométrie de sécurité consiste à garder des distances suffisantes, à arrondir les angles intérieurs lorsque c’est nécessaire, à éviter les veines ouvertes, à soutenir les parties longues et à choisir la bonne séquence d’usinage.

Cette logique vaut autant pour un plan de travail que pour une marche, une tablette, une vasque ou un panneau percé.

SituationBonne pratiqueRisque si négligé
Évier sous planRayons intérieurs et renforts si nécessaire.Fissure depuis un angle.
Plaque de cuissonDistance au bord et résistance à la chaleur.Casse, choc thermique, affaiblissement.
RobinetPercement propre et zone saine.Éclat ou fissure autour du trou.
Trappe ou priseAngles arrondis et support.Propagation d’une fissure.
Panneau minceFixation étudiée et jeu de pose.Rupture au serrage.

Ordre de fabrication : ce qui doit être fait avant quoi

La fabrication d’une pièce en pierre suit un ordre. On choisit la matière, on valide les tranches, on relève ou confirme les cotes, on prépare le plan de débit, on coupe, on usine les chants et percements, on finit, on contrôle, on emballe et on pose. Changer cet ordre crée des risques.

Par exemple, percer avant d’avoir sécurisé la zone peut fragiliser la pièce. Polir avant une reprise importante peut obliger à recommencer. Couper avant validation de gabarit peut rendre la pièce inutilisable. Transporter sans numérotation peut inverser les panneaux.

La méthode est souvent plus importante que la vitesse. Un projet en marbre réussi est un projet dont les décisions arrivent au bon moment.

ÉtapeValidation attenduePourquoi
Choix matièreLot et tranches réelles.Le nom commercial ne suffit pas.
RelevéCotes définitives et gabarit.Le chantier réel commande la coupe.
DébitPlan validé, zones exclues.Préserve dessin et stabilité.
UsinageChants, rayons, percements confirmés.Évite reprises et fragilité.
FinitionAspect choisi et compatible usage.Détermine entretien et sécurité.
ContrôleDimensions, état, numérotation.Sécurise livraison et pose.

Méthode simplifiée de stéréotomie pour un projet client

Il n’est pas nécessaire de transformer chaque client en géomètre. En revanche, une méthode simplifiée permet de traiter les pièces complexes avec sérieux. Elle part de l’usage, passe par le volume, puis seulement par la coupe.

La question de départ n’est pas : quelle forme voulons-nous couper ? Elle est : quelle pièce doit être posée, vue, touchée, nettoyée, portée et entretenue ? À partir de là, on dessine les faces, joints, appuis, chants, percements et séquence de pose.

Cette méthode rend la stéréotomie utile même pour des projets quotidiens : un plan de travail avec retour, une douche en marbre, un escalier, une cheminée, une niche ou un seuil épais.

ÉtapeQuestionLivrable simple
1. UsageQue doit supporter la pièce ?Contraintes écrites.
2. VolumeQuelles faces seront vues et appuyées ?Croquis en 3D ou coupes.
3. MatièreOù placer veines et zones faibles ?Photo de tranche annotée.
4. JointsOù diviser sans dégrader le dessin ?Calepinage.
5. GabaritLe chantier réel est-il confirmé ?Relevé ou fichier validé.
6. FabricationQuels chants, rayons, percements ?Fiche atelier.
7. PoseDans quel ordre monter ?Numérotation et notice.

Erreurs fréquentes en géométrie de pierre

Les erreurs de géométrie ne se voient parfois qu’au moment de poser. Une pièce semble correcte à plat, mais ne passe pas dans l’accès. Un angle paraît droit sur le plan, mais le mur ne l’est pas. Un chant est poli du mauvais côté. Un panneau est inversé. Une marche tournante ne respecte pas le balancement.

Ces erreurs coûtent cher parce que la pierre est rigide, lourde et difficile à reprendre proprement sur chantier. La prévention passe par le gabarit, la numérotation, les coupes, les élévations et la validation des faces vues.

Plus la pierre est expressive, plus l’erreur devient visible. Une veine coupée au mauvais endroit ou un panneau inversé peut ruiner l’effet recherché.

  • Dessiner seulement en plan alors que la pièce a des retours visibles.
  • Oublier l’épaisseur dans les coupes d’onglet.
  • Ne pas prévoir de jeu de pose.
  • Placer une veine forte dans un angle fragile.
  • Polir un chant caché et laisser brut un chant visible.
  • Couper une pièce trop grande pour l’accès réel.
  • Inverser l’ordre de panneaux ou de marches.
  • Négliger la pente d’un seuil, d’une douche ou d’un appui.

Ce que le client doit valider avant coupe

La validation client ne doit pas être vague. Dire oui à un marbre ne suffit pas. Avant coupe, les points essentiels doivent être compris : tranches, sens du veinage, emplacement des pièces, finition, chants, percements, joints, épaisseur, délai, accès et entretien.

Cette validation protège tout le monde. Elle donne au client une vision claire du résultat, à l’atelier une base de fabrication et au poseur un ordre de montage. Elle évite de découvrir trop tard qu’un détail attendu n’était pas inclus.

Pour les pierres rares, très veinées ou difficiles à retrouver, cette étape est encore plus importante. Une fois la tranche coupée, revenir en arrière peut être impossible.

À validerSupport conseilléPourquoi
TranchesPhotos réelles ou visite.Voir la matière exacte.
DébitPlan ou image annotée.Comprendre où seront les veines.
FinitionÉchantillon ou référence.Évaluer toucher, couleur et entretien.
ChantsDétail en coupe.Maîtriser style, coût et fragilité.
PercementsPlan coté.Éviter erreurs irréversibles.
JointsCalepinage.Assumer le dessin final.
PoseOrdre et contraintes.Anticiper accès, poids et protections.

Panneau de tête, panneau de lit, panneau de douelle : penser chaque face

Les traités de coupe des pierres distinguent les panneaux selon les faces de la pierre : face visible, lit, joint, douelle, tête. Cette idée est extrêmement utile aujourd’hui. Une pièce n’a pas seulement un dessus ; elle possède plusieurs faces, certaines vues, d’autres cachées, certaines portées, d’autres jointives.

Dans un projet moderne, cela revient à définir clairement la face finie, les chants visibles, les chants cachés, les appuis, les retours, les percements et le sens de pose. Beaucoup d’erreurs viennent d’une pièce bien coupée en plan mais mal pensée en volume.

Pour un plan de travail, une marche, une niche, un seuil ou un panneau mural, chaque face doit avoir une fonction avant fabrication.

Face à penserQuestion pratiqueDocument utile
Face vueQuel dessin, quelle finition, quelle orientation ?Photo de tranche annotée.
Chant visibleQuel profil et quelle finition ?Détail de chant.
Face d’appuiQuel support et quelle planéité ?Coupe technique.
Face jointiveQuel jeu, quel joint, quel assemblage ?Calepinage.
RetourLa veine doit-elle tourner ou s’arrêter ?Élévation ou perspective.
DessousSera-t-il visible, ventilé ou fixé ?Fiche atelier.

Les joints d’arc et de voûte : une leçon pour tous les assemblages

Dans les arcs et voûtes, les joints sont orientés pour que les pièces travaillent ensemble. Les joints de tête, de lit, de douelle ou les joints rayonnants ne sont pas seulement des lignes visibles ; ils participent à la stabilité, à la transmission des efforts et à la lecture du volume.

Même hors d’une voûte, cette culture du joint est précieuse. Un joint de plan de travail, de sol, de façade, de panneau ou d’escalier doit être placé selon le poids, le mouvement, l’eau, la pose et le dessin. Le joint n’est pas une défaite esthétique ; c’est souvent ce qui rend l’ouvrage possible et durable.

La bonne question n’est donc pas toujours comment cacher le joint, mais où le placer pour qu’il serve l’ouvrage.

Type de logiqueDans l’ouvrage ancienTraduction contemporaine
Joint rayonnantSuit la géométrie de l’arc.Aligner le joint avec la forme et les contraintes.
Joint de litFace d’appui ou de pose.Soigner support, mortier, colle ou fixation.
Joint de douelleFace intérieure de voûte.Contrôler les faces visibles courbes ou inclinées.
Joint de têteFace visible du claveau.Dessiner le joint dans l’élévation.
Joint de recouvrementAssemblage avec entaille ou chevauchement.Prévoir recouvrements, retours et détails d’eau.

Poussée au vide, résistance et appuis

Les traités de stéréotomie parlent souvent de poussée, de vide, de piédroits, d’appuis et de résistance. Ces notions peuvent sembler éloignées d’un projet de marbrerie, mais elles rappellent une règle universelle : une pierre doit transmettre ses efforts vers un support capable de les recevoir.

Une grande plaque en porte-à-faux, une marche mal appuyée, une vasque évidée, un seuil mince ou un panneau mal fixé créent eux aussi des efforts mal dirigés. La géométrie, les joints, les renforts et les appuis doivent canaliser ces efforts.

Le client n’a pas besoin de calculer une voûte. Il doit comprendre que la pierre travaille mal si elle est suspendue, serrée, percée ou portée sans logique.

  • Éviter les porte-à-faux non étudiés.
  • Prévoir des appuis continus ou renforts adaptés aux grandes pièces.
  • Ne pas placer un percement dans une zone déjà affaiblie.
  • Diviser une pièce lorsque le poids ou la pose l’impose.
  • Laisser les jeux nécessaires pour ne pas bloquer la pierre.
  • Relier l’esthétique du joint à sa fonction technique.

La méthode ancienne du simple au composé

Plusieurs ouvrages anciens insistent sur une pédagogie très saine : commencer par les formes simples avant les formes composées. On comprend d’abord un plan, une coupe, un arc simple, un joint, puis l’on progresse vers les trompes, lunettes, voûtes composées, escaliers et formes biaises.

Cette progression aide à commencer par les bases visibles : matière, format, finition, joint et appui. Ensuite seulement on peut traiter les grands panneaux, les livres ouverts, les retours complexes, les escaliers tournants ou les pièces cintrées.

Elle évite de vendre une image spectaculaire sans avoir vérifié les bases techniques.

NiveauQuestion à résoudreExemple client
SimpleQuelle pierre et quelle finition ?Choisir marbre, granit, quartzite ou travertin.
PlanQuelles dimensions et quels joints ?Dallage, plan de travail, crédence.
VolumeQuels chants, retours et appuis ?Îlot, marche, seuil épais.
CompositionQuelle continuité et quel ordre ?Bookmatch, panneaux muraux, cheminée.
ComplexeQuelle géométrie vraie et quel gabarit ?Escalier tournant, niche, courbe, façade.

Épure ancienne, fichier moderne : garder l’intelligence du trait

L’épure ancienne cherchait à rendre visible la vraie forme d’une pièce avant de la tailler. Les vues en plan, coupe, élévation, rabattement et développement servaient à comprendre la géométrie. Le fichier moderne fait la même chose, avec d’autres outils.

Le danger actuel est de croire qu’un fichier numérique est juste parce qu’il est propre. Il peut être faux si le relevé est incomplet, si le support a bougé, si la face vue est mal indiquée ou si le sens de la pierre n’a pas été reporté.

La bonne pratique consiste à garder l’esprit du trait : rendre chaque décision visible avant fabrication.

  • Associer plan, coupe et élévation pour les pièces épaisses.
  • Ajouter les faces vues sur le fichier d’atelier.
  • Reporter le sens de veinage sur le plan de débit.
  • Valider les rayons, pentes et faux équerrages.
  • Produire un gabarit lorsque le chantier réel l’exige.
  • Conserver une version validée avant lancement machine.

Voûtes biaises, formes inclinées et projets contemporains

Les études anciennes sur les ponts biais, voûtes inclinées ou surfaces hélicoïdales montrent que les formes obliques exigent une attention particulière. Les angles apparents ne sont pas toujours les angles réels. Les longueurs développées changent. Les joints peuvent devenir très aigus ou difficiles à tailler.

Dans un projet actuel, on retrouve ces problèmes dans les douches en pente, escaliers balancés, comptoirs courbes, retours inclinés, habillages de murs non parallèles et panneaux qui suivent une géométrie irrégulière.

La leçon est simple : plus la forme s’éloigne du rectangle, plus le relevé, le gabarit et le montage à blanc deviennent importants.

Forme contemporaineDifficulté héritée du traitPrécaution
Douche avec penteFaces non parallèles et évacuation.Coupe, pente et joint dessinés.
Escalier balancéMarches toutes différentes.Gabarit, numérotation, nez cohérent.
Comptoir courbeDéveloppement et chants cintrés.Rayons validés et pièces divisées.
Mur hors équerreAngles réels différents du plan.Relevé chantier avant débit.
Habillage inclinéFace vraie et face apparente différentes.Coupe et élévation obligatoires.

Notions clés

Débit, Trait de scie, Lit de carrière, Délit, Épure, Vraie grandeur, Rabattement, Panneau, Gabarit, Stéréotomie, Appareillage, Voussoir, Claveau, Sommier, Douelle, Intrados, Extrados, Cintre, Culée, Calepinage, Bookmatch, CNC, FAO, Jet d’eau, Réservation, Angle rentrant, Chant, Moulure, Boucharde, Gradine, Broche, Tolérance, Montage à blanc. Voir les définitions dans le lexique.

Sur le blog Marbre Import

Articles et réalisations liés à ce guide

À lire ensuite

Compléments utiles

Atlas des chants et profils en marbre et pierre naturelle

Le chant est la troisième dimension visible de la pierre. Droit, chanfreiné, arrondi, biseauté, mouluré, aminci ou épaissi, il transforme le style, le toucher, la résistance aux chocs, le prix et la méthode de fabrication.

Formation géologique du marbre et des pierres naturelles

Marbre, granit, quartzite, travertin, onyx, calcaire, grès ou ardoise ne sont pas seulement des couleurs : leur valeur vient de leur histoire géologique, de leur rareté, de leur structure, de leur lumière et de leur aptitude aux usages.

Normes, prescription et CCTP pierre naturelle

Les normes ne sont utiles que si elles sont reliées à un ouvrage précis. Le CCTP doit transformer la matière en exigences claires : pierre, finition, format, pose, essais, tolérances, entretien et validation.

Accéder au stock
