Diagnostic par symptôme

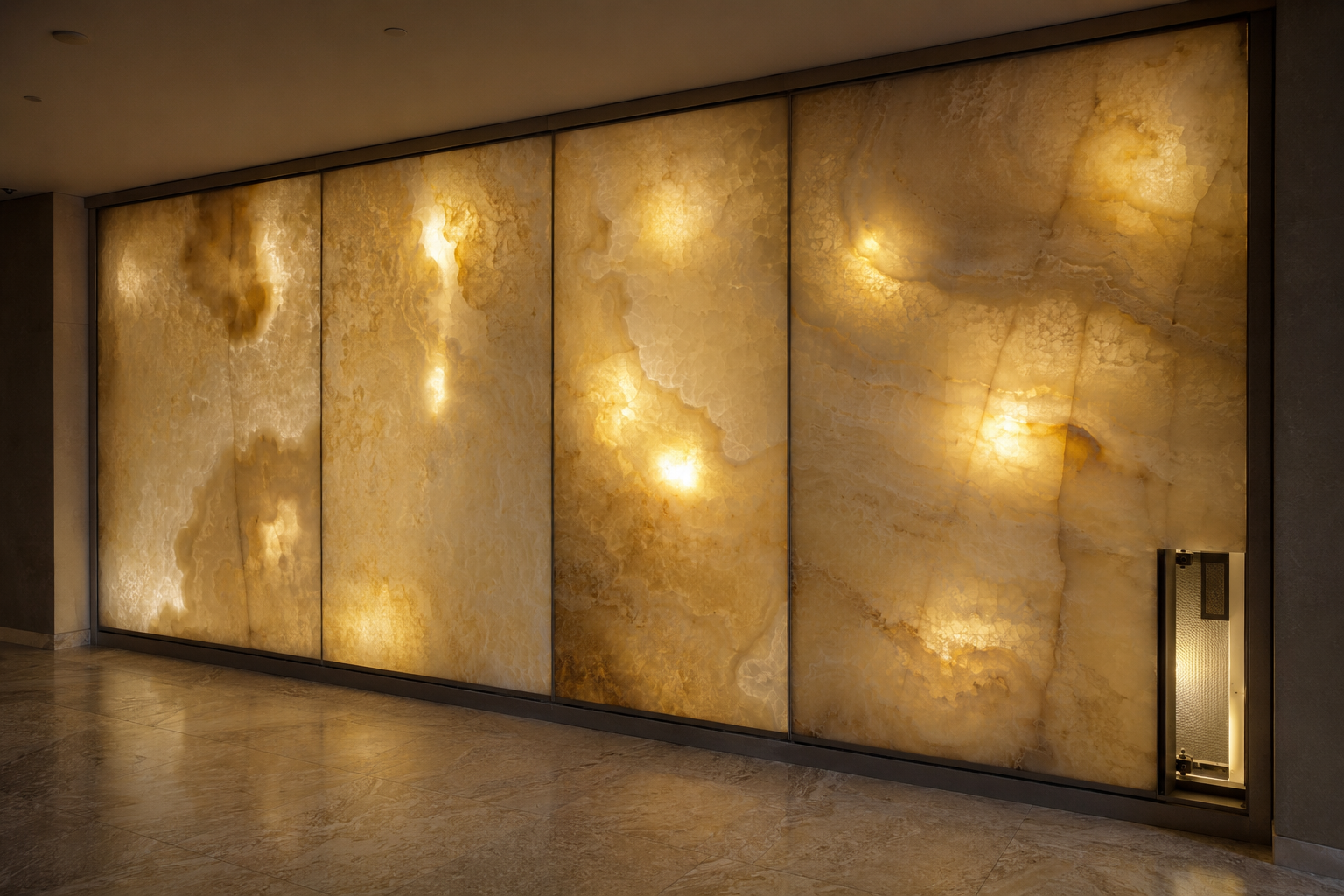

Diagnostic : ombres, points chauds et variations dans un onyx rétroéclairé
Distinguer variation naturelle, colle, renfort, humidité, source lumineuse, cavité, échauffement et défaut de diffusion dans les onyx et pierres translucides.
Reconnaître le symptôme avant de traiter
Une pierre translucide révèle ce qui reste invisible derrière un parement opaque : veines, épaisseurs, résines, trames, joints, renforts, colles, fixations et câblage. Certaines ombres appartiennent au matériau ; d’autres viennent du système lumineux ou de la pose.
Le diagnostic se fait éclairage éteint puis allumé, à froid puis après stabilisation thermique, et depuis les distances réelles d’observation. Toute intervention électrique ou dépose de panneau lourd doit être confiée aux professionnels concernés.
| Indice observé | Ce qu’il peut indiquer | Priorité |
|---|---|---|
| Points lumineux réguliers | LED trop proches ou diffusion insuffisante | Revoir recul et diffuseur |
| Ombre géométrique fixe | Renfort, fixation, câble ou manque de colle | Comparer plans et dos |
| Zone sombre qui évolue | Humidité, échauffement ou migration | Mettre hors tension et suivre |
| Différence entre panneaux | Épaisseur, lot, veinage ou orientation | Comparer échantillons rétroéclairés |
| Jaunissement près d’une source | Température, résine ou vieillissement | Contrôler thermique et matériaux |

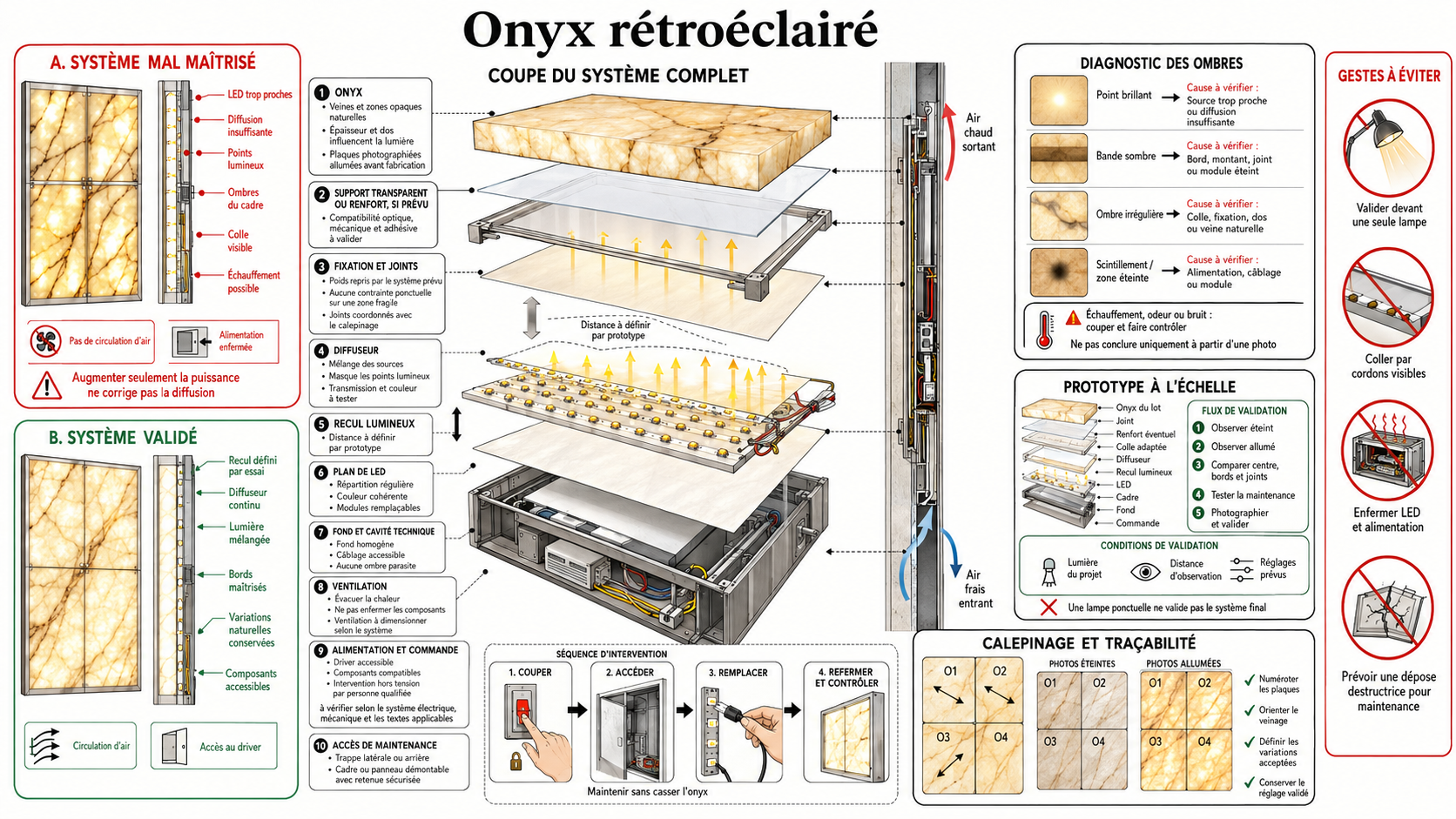

Le système complet de rétroéclairage
| Couche | Défaut possible | Prévention |
|---|---|---|
| Pierre | Épaisseur et transmission variables | Calepinage sur plaques réelles |
| Dos et renfort | Trame ou résine visible | Échantillon avec système final |
| Colle | Peignes, vides ou teinte | Transfert homogène et produit validé |
| Diffuseur et recul | Points chauds | Prototype à échelle réelle |
| LED et ventilation | Couleur, panne, chaleur | Accès maintenance et gestion thermique |
Contrôles sans aggraver la pierre
| Contrôle | Comment procéder | Ce que le résultat change |
|---|---|---|
| Comparaison éteint/allumé | Photos réglées de manière comparable | Sépare pierre et lumière |
| Montée en température | Suivi par électricien ou intégrateur | Détecte échauffement |
| Uniformité lumineuse | Mesures ou comparaison sur trame | Localise source ou diffusion |
| Plans du dos | Fixations, renforts, câbles et joints | Explique ombres géométriques |
| Prototype | Même pierre, colle, recul et LED | Reproduit le défaut sans déposer l’ouvrage |
Diagnostic pas à pas
| Étape | Question à trancher | Décision |
|---|---|---|
| 1 | Le phénomène est-il naturel dans la plaque ? | L’accepter, recalepiner ou remplacer selon validation |
| 2 | L’ombre suit-elle un composant du système ? | Corriger support, diffusion ou câblage |
| 3 | Le défaut évolue-t-il avec le temps ou la chaleur ? | Mettre en sécurité et diagnostiquer |
| 4 | L’accès de maintenance était-il prévu ? | Intervenir sans casser la pierre si possible |
| 5 | Le nouveau prototype est-il accepté à distance réelle ? | Déployer la correction |
Intervenir selon la cause confirmée
| Cause confirmée | Principe d’intervention | Condition de réussite |
|---|---|---|
| Points chauds | Augmenter recul, diffusion ou densité des sources | Prototype thermique et visuel |
| Vide ou peigne visible | Reprise du collage ou du panneau | Couche homogène et compatible |
| Élément arrière visible | Repositionnement, masquage diffusant ou recalepinage | Maintenance conservée |
| Humidité ou jaunissement | Supprimer la source et remplacer les composants altérés | Séchage et stabilité vérifiés |
Ce qu’il ne faut pas faire
- Valider la pierre devant une lampe ponctuelle au lieu du système final.
- Modifier uniquement la puissance des LED sans gérer diffusion et chaleur.
- Coller avec des cordons ou peignes visibles à travers la pierre.
- Enfermer alimentations et LED sans accès de maintenance.
- Confondre une veine naturelle avec une ombre de fixation.
Quand faire appel à un professionnel
- Échauffement, odeur, scintillement ou panne électrique.
- Panneau lourd, grande hauteur ou collage complexe.
- Onyx rare, résiné ou fissuré.
- Correction nécessitant dépose, nouveau diffuseur ou recalcul lumineux.
Prévenir la réapparition
- Construire un prototype à l’échelle avec toutes les couches.
- Photographier et numéroter les plaques allumées avant fabrication.
- Prévoir ventilation et accès aux composants remplaçables.
- Uniformiser épaisseur, dos, colle et recul lumineux.
- Définir contractuellement les variations naturelles acceptées.
Questions fréquentes
| Question | Réponse pratique |
|---|---|
| Toutes les veines doivent-elles transmettre pareil ? | Non. La minéralogie et l’épaisseur créent naturellement des contrastes. |
| Peut-on supprimer les points LED après pose ? | Parfois en modifiant diffusion ou recul, mais l’accès et la chaleur limitent les solutions. |
| Pourquoi tester à chaud ? | La couleur des LED, les composants et certaines résines peuvent évoluer avec la température. |
Limites du diagnostic à distance
Cette fiche oriente un diagnostic méthodique. Elle ne remplace pas une expertise sur site lorsque la stabilité, l’étanchéité, la structure, la sécurité des personnes ou la responsabilité d’un intervenant sont en jeu.
Pour documenter un cas, photographier une vue générale, un détail avec échelle, les rives, les joints, les arrivées d’eau et une zone saine de comparaison. Noter la date d’apparition, l’évolution, les produits utilisés et les travaux récents.
Notions clés
Translucidité, Point chaud, Diffuseur, Température de couleur, Calepinage lumineux, Prototype. Voir les définitions dans le lexique.
